Systém navržený pro kotvení nad pracovníkem

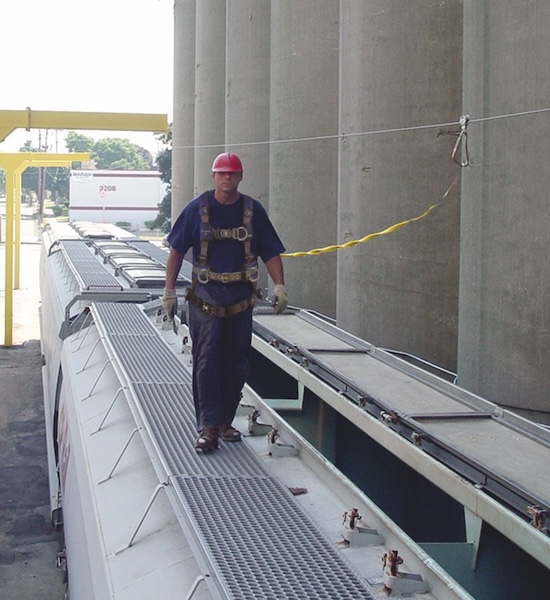

UNI 8 Overhead je speciální provedení horizontálního lankového systému, u kterého je kotvící vedení umístěno nad pracovníkem.
Takové uspořádání je výhodné zejména na pracovištích, kde se pracovník pohybuje po vozidlech, technologiích nebo konstrukcích a potřebuje mít volný pracovní prostor.
Nadhlavní kotvení zároveň umožňuje vhodným návrhem omezit délku volného pádu a riziko nežádoucího kyvadlového pohybu.
Kde se UNI 8 Overhead používá
Systém byl vyvinut především pro dopravní a průmyslové aplikace.
Typické použití: ✅servis a údržba vlaků, ✅práce na nákladních vozidlech a cisternách, ✅servis letadel, ✅jeřábové dráhy, ✅nakládací a vykládací rampy, ✅průmyslové a výrobní provozy, ✅technologické konstrukce.
Kde všude se může aplikovat
✅stěny a podlahy., ✅lze namontovat na ocelové nosníky, beton a zdivo ✅vhodné pro použití na starších střešních konstrukcích ve spojení s vyrobenými kotevními sloupky
Jak systém funguje
Základem systému je 8mm nerezové ocelové lano, po kterém se pohybuje speciální overhead jezdec.
Pracovník je prostřednictvím vhodného spojovacího prostředku nebo samonavíjecího zachycovače pádu připojen k jezdci.
Jezdec se pohybuje společně s pracovníkem a je navržen tak, aby umožňoval průchod přes mezilehlé a rohové prvky systému. Pracovník tak může zůstat průběžně zajištěn bez opakovaného přepojování.
Hlavní výhody UNI 8 Overhead
✅nepřetržité zajištění pracovníka po pracovní trase, ✅kotvení nad úrovní pracovníka, ✅plynulý průchod jezdce přes mezilehlé prvky, ✅možnost vedení systému v zatáčkách, ✅dlouhé rozpětí mezi podporami podle konkrétního návrhu, ✅možnost použití více pracovníky podle výpočtu systému, ✅8mm nerezové kotvící vedení, ✅komponenty z nerezové oceli s vysokou odolností proti korozi, ✅možnost kombinace se samonavíjecími zachycovači pádu, ✅řešení určené pro náročné průmyslové a dopravní provozy.
✅Dlouhé rozpětí mezi kotvícími body
Minimum pohyblivých částí a vysoce kvalitní materiál zaručují dlouhou životnost, nízké náklady a přidanou hodnotu k rozumné investici.
Pohyblivý jezdec pro Overhead
Obrázek: Speciální pohyblivý jezdec systému UNI 8 Overhead se pohybuje po 8mm nerezovém lanku společně s pracovníkem a umožňuje průběžné zajištění po pracovní trase.
.jpg)
Speciální overhead jezdec vytváří pohyblivý kotvící bod, který se po systému pohybuje společně s pracovníkem.
Má robustní konstrukci, průchod přes mezilehlé a rohové prvky a velký D-kroužek usnadňující snadné připojení a má krátký rozvor, což umožňuje plynulý pohyb v zatáčkách.
Každý pracovník používá vlastní jezdec odpovídající konkrétní konfiguraci systému.
Z čeho se UNI 8 Overhead skládá?
Komponenty jsou z nerezové oceli a tím jsou chráněny proti korozi.
Podle konkrétního návrhu systém tvoří zejména:
✅8mm nerezové ocelové lano, ✅koncové kotvící prvky, ✅mezilehlé overhead konzoly, ✅overhead jezdec, ✅tlumič energie systému, ✅napínací prvky, ✅spojovací prvky, ✅rohové prvky.
Existuje i vysokopevnostní variantu 8mm nerezového lana 1 × 19.
Návrh systému je zásadní
UNI 8 Overhead není výrobek, který lze jednoduše namontovat podle univerzálního schématu.
Před realizací je potřeba stanovit zejména: ✅pracovní trasu, ✅počet současných uživatelů, ✅vhodné umístění kotvícího vedení, ✅vzdálenosti mezi podporami, ✅zatížení konstrukce, ✅průhyb systému při zachycení pádu, ✅požadovaný volný prostor, ✅způsob připojení pracovníka, ✅postup záchrany po případném pádu.
Pro své 8mm horizontální systémy používáme výpočtový software, který umožňuje vypočítat mimo jiné pádové vzdálenosti a vytvořit technickou dokumentaci konkrétního návrhu.
Společně s horizontálním mobilním záchytným systémem se nejčastěji používá zachycovací postroj, spojovací prostředek, kotvící smyčka a karabina a tvoří systém ochrany osob proti pádu dle ČSN EN 363.
Kontroly a servis
Bezpečnost systému nekončí jeho montáží.
Systém musí být používán, kontrolován a udržován podle dokumentace výrobce a požadavků platných pro konkrétní instalaci.
Neprodáváme pouze jednotlivé komponenty.
Navrhujeme kompletní řešení ochrany proti pádu podle konkrétního pracoviště a způsobu práce.
Zajišťujeme: ✅technické poradenství, ✅prohlídku a posouzení pracoviště, ✅návrh systému, ✅výpočty, ✅projektovou dokumentaci, ✅dodávku, ✅odbornou montáž, ✅pravidelné kontroly, ✅servis, ✅školení a praktický výcvik.
Od prvního návrhu až po následné kontroly a servis máte jednoho odborného partnera – HAK CS.
FAQ
Pro jaká pracoviště je UNI 8 Overhead určen?
Systém je určen především pro pracoviště, kde lze kotvící vedení umístit nad pracovníka. 3M uvádí zejména vlaky, nákladní vozidla, letadla, jeřábové dráhy a nakládací rampy.
Musí se pracovník při pohybu po systému přepojovat?
Ne při běžném průchodu správně navrženou trasou. Speciální jezdec je konstruován pro plynulý pohyb a průchod přes mezilehlé a rohové prvky systému.
Kolik pracovníků může UNI 8 Overhead používat?
Systém lze navrhnout také pro více uživatelů. Konkrétní počet však musí být stanoven výpočtem konkrétní instalace, takže bych ze stránky odstranil kategorické „maximálně 4 uživatelé“, pokud to nemáte potvrzené dokumentací pro konkrétní konfiguraci.
Jak velká může být vzdálenost mezi podporami?
Současná dokumentace 3M uvádí u overhead aplikací až přibližně 61 m pro jednoho uživatele a 30,5 m pro více uživatelů. Skutečné rozpětí musí vždy potvrdit výpočet konkrétního systému.
Lze UNI 8 Overhead kombinovat se samonavíjecím zachycovačem pádu?
Ano, overhead systém je pro použití se samonavíjecími zachycovači určen. Konkrétní zařízení a konfigurace musí odpovídat návrhu systému a požadavkům výrobce.
