Horizontální lankový záchytný systém Prim

Pro bližší informace a správný výběr záchytného systému nás prosím kontaktujte.

Horizontální lankový záchytný systém PRIM nabízí bezpečné a kontinuální jištění osob ve výškách bez nutnosti přepojování.
PRIM je certifikované kotvicí zařízení dle EN 795 třídy C určené pro jištění až několika uživatelů současně.

Díky modulární konstrukci a nerezovému lanu je vhodný pro široké spektrum aplikací – od střech až po fasády a průmyslové konstrukce.

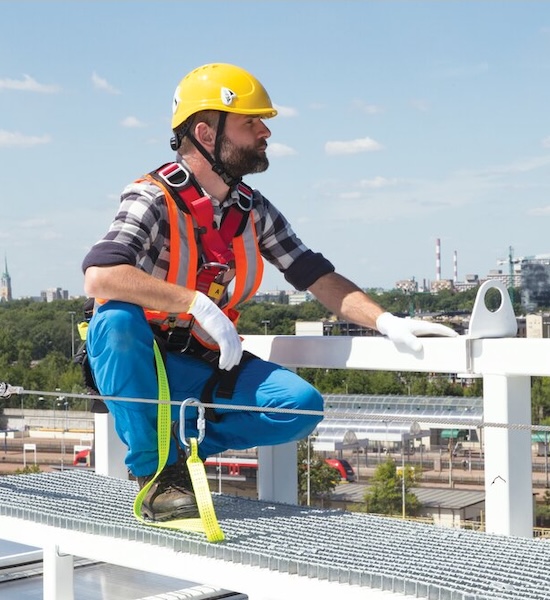

Obrázek: Horizontální lankový záchytný systém PRIM pro bezpečnou práce ve výškách. Uživatel používá zachycovací postroj a tlumič pádu.Tyto OOPP proti pádu tvoří společně systém ochrany osob proti pádu dle ČSN EN 363.

Klíčové výhody

• kontinuální jištění bez přerušení práce
• až 7 uživatelů současně (dle návrhu systému)
• minimální zatížení konstrukce díky integrovanému tlumiči pádu
• plynulý pohyb po celé trase bez nutnosti přepojování
• vysoká odolnost – nerezové komponenty
• flexibilní řešení pro různé typy konstrukcí
• ekonomická alternativa ke kolejnicovým systémům

Popis systému

Systém PRIM je tvořen galva lankem nebo nerezovým lankem vedeným mezi kotvícími body.

Uživatel se pohybuje pomocí jezdce, který umožňuje plynulý průchod přes mezilehlé body i rohové prvky bez nutnosti odpojení.

Technické parametry

• norma: EN 795:2012, třída C
• rozšíření: CEN/TS 16415 (více uživatelů)
• maximální počet uživatelů: dle konfigurace systému
• průměr lana: 8 mm
• materiál: systém je vyroben z nerezové oceli (kabelové, energií pohlcující a propojovací komponenty) nebo pozinkované oceli (vybrané upevňovací prvky).
• maximální rozteč kotev: dle návrhu (typicky 10–15 m)
• maximální zatížení kotev: dle výpočtu
• maximální síla na uživatele: 6 kN

Varianty a možnosti instalace

• střechy (trapézový plech, fólie, beton)
• fasády budov
• ocelové konstrukce
• přímé trasy i rohová řešení
• uzavřené okruhy

Typické použití

• průmyslové a logistické haly
• střechy administrativních budov
• údržba fasád
• mostní konstrukce
• energetika a technologie

Normy a certifikace

EN 795:2012 – třída C

CEN/TS 16415 – více uživatelů

Horizontální lankový záchytný systém Prim je kotvicí zařízení třídy C, v souladu s normou EN 795 a dokumentem CEN/TS16415. Je konstruován pro současné použití skupinou až 3 osob, při překonfiguraci až 7 osob. Je instalovan na stěnách budov,  konstrukcích, střechách popř. terasách apod.

Obrázek. Záchytný systém PRIM dle ČSN EN 795/třídy C.

Je vybaven upevňovacími body pro koncové a mezilehlé vedení lana a tlumicími prvky, které snižují zatížení přenášené na uživatele a na konstrukci.

Výhodou je jednoduchá montáž, neustálé zajištění při práci uživatele. Jedná se o ekonomické řešení zajištění pracovníků při práci ve výškách a nad volnou hloubkou.

Záchytný systém se skládá z následujících komponentů:

• Koncové konstrukční upevňovací prvky
• Středové kotvící úchyty (maximální vzdálenost 15 m)
• Tlumič pádu
• Napínák lanka
• Indikátor předpětí
• Rohové úchyty vnější a vnitřní
• Spojovací prvky
• Vodící lanko (nerezové ocelové lanko)
• Jezdec (karabina), který je zároveň pohyblivý kotvící bod

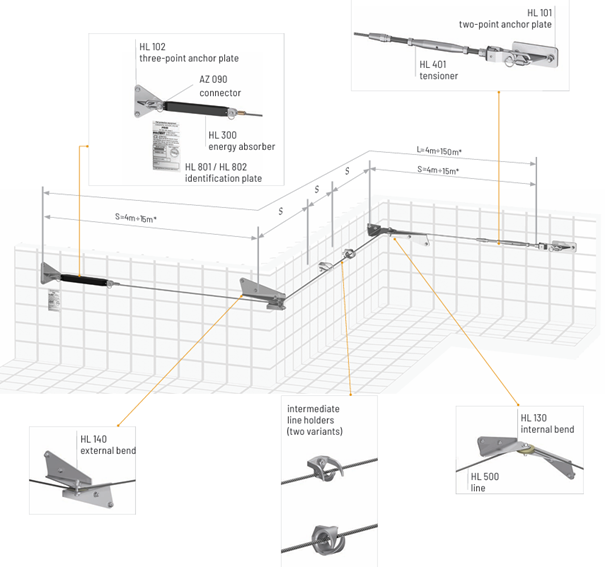

Schéma zachycovacího systému PRIM

Při zajištění na horizontálním lankovém záchytném systému PRIM se většinou používá zachycovací postroj, zachycovač pádu, tlumič pádu nebo úchytné lano a karabina

Záchytný systém PRIM se instaluje nízko nad zemí, aby uživatel mohl ručně převést jezdce přes středové kotvící úchyty.

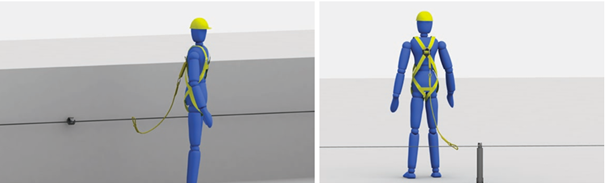

Obrázek: Možnosti instalace horizontálního lankového záchytného systému PRIM.

Každý uživatel záchytného systému je uchycen k samostatnému jezdci (pohyblivý kotvící bod), kterým je u záchytného systému PRIM karabina.

Obrázek. Karabina se šroubovací pojistkou jako pohyblivý kotvící bod záchytného systému PRIM.

 Obrázek:Jedná se o nejjednoduší typ zachycovacího systému pro práce ve výškách, kde uživatel převádí karabinu "ručně" přes středové kotvící body záchytného systému..

Je důležité, aby uživatel pracoval co nejblíže jezdce, aby v případě pádu nedocházelo k nechtěnému kyvadlovému pohybu uživatele a nedošlo tak ke zranění uživatele.

Obrázek: Nechtěný kyvadlový pohyb uživatele při pádu. Nejbezpečnější je kotvení nad místem práce uživatele.

Obecně se dává při práci ve výškách dává přednost kolektivní ochraně proti pádu. Pokud se na staveništi nepoužívá kolektivní systém ochrany proti pádu, předpisy stanoví použití osobních prostředků na ochranu proti pádu v kombinaci s pevnými kotvvícími systémy (záchytný systém) Záchytný systém je navržen tak, aby se uživatel mohl dostat na pracoviště a bezpečně vykonávat práci. Uživatel musí být vybaven ochrannými zařízeními omezujícími maximální dynamické síly působící na uživatele při zachycení pádu na max. 6 kN, dle ČSN EN 363 a ČSN EN 795.

Uživatel, který používá záchytný systém, je vyškolen pro práci s ním. Musí existovat záchranný plán, který se musí realizovat po zachycení pádu uživatele.

Záchytný systém PRIM se dá využít i jako zádržný systém. Vždy bude záležet na délce spojovacího prostředku (lano). Pokud bude spojovací prostředek jen tak dlouhý aby nepustil uživatele do rizika pádu (hrana střechy), bude se jednat o zádržný systém.

Instalace a servis

• návrhujeme systému včetně výpočtu zatížení
• dodáváme kompletní řešení na míru
• nabízíme odbornou montáž certifikovanými techniky
• děláme pravidelné revize (min. 1× ročně)
• nabízíme servis a školení uživatelů

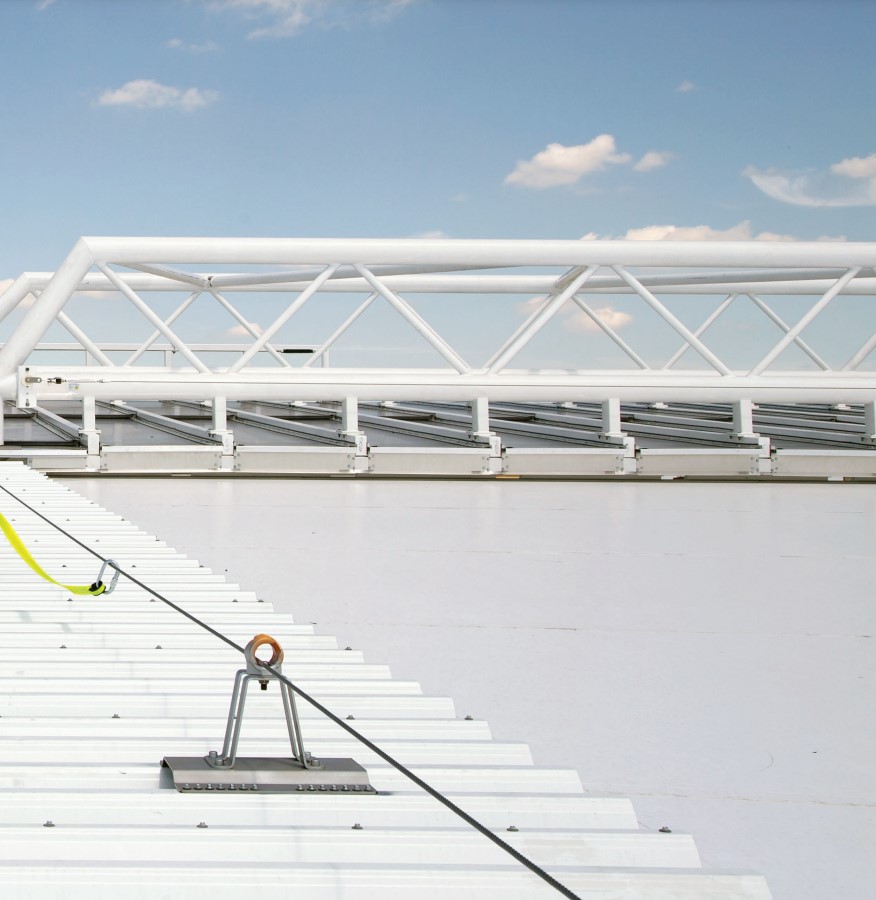

Příklad instalace záchytného systému na ploché střeše:

Horizontální lankový záchytný systém Prim patří mezi osobní ochranné prostředky (OOPP) III. kategorie, které jsou určeny k ochraně proti smrtelnému nebezpečí. Uživatelům zajišťuje bezpečnost práce a ochranu proti pádu při práci ve výškách a nad volnou hloubkou. Pravidelná revize nejméně jednou za 12 měsíců autorizovanou osobou.

Pro bližší informace a správný výběr záchytného systému nás prosím kontaktujte.
