Horizontální lankový záchytný systém Duo

Pro bližší informace a správný výběr záchytného systému nás prosím kontaktujte

Horizontální lankový záchytný systém DUO je kotvicí zařízení třídy C, v souladu s normou EN 795. Je konstruován pro současné použití skupinou až 3 osob, rekonfiguraci pro větší skupinu až 7 uživatelů. Může být instalovan na stěnách budov, konstrukcích, střechách popř. terasách apod.

Záchytný systém se skládá z následujících komponentů:

• Jezdec
• Vodící lanko
• Koncové konstrukční upevňovací prvky
• Středové kotvící úchyty (maximálně co 15 m)
• Tlumič pádu
• Napínák lanka
• Indikátor předpětí
• Rohové úchyty vnější a vnitřní
• Spojovací prvky

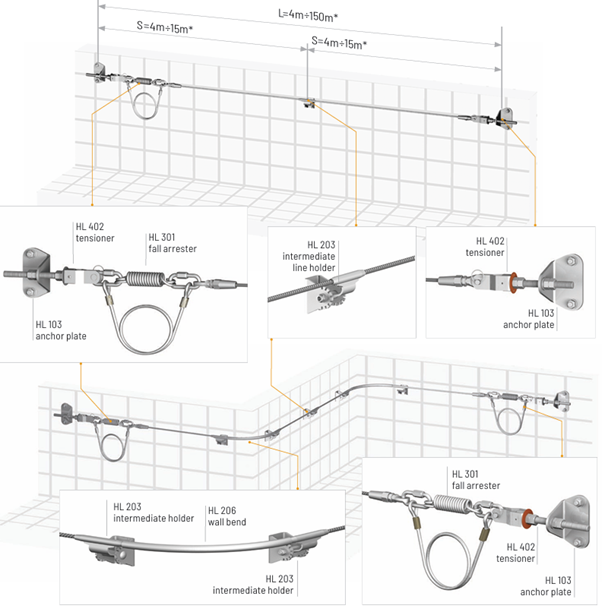

Schéma instalace záchytného systému DUO:

Horizontální lankový záchytný systém je vyroben z nerezové oceli (lano, spojovací a tlumicí prvky pro montáž) nebo pozinkované oceli (vybrané upevňovací prvky). Je vybaven koncovými a středními upevňovacími body a prvky vedení lana tlumení nárazů, které snižují zatížení přenášené na konstrukci.

Tento záchytný systém ja navržen pro použití 1, 2 nebo 3 uživatelů, s možností přeconfigurování pro 7 uživatelů.

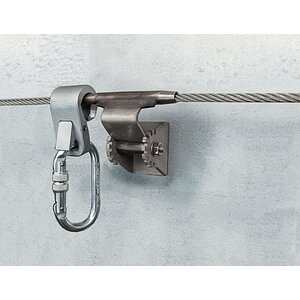

Součástí je jezdec, který je mobilním kotvícím bodem pro osobní ochranné prostředky proti pádu a umožňuje volnou mobilitu podél systému bez překážení kotvení.

Výhodou záchytného systému DUO je neustále zajištění pracovníka po celou dobu jeho pohybu a volné ruce k pracovní činnosti.

Instalace záchytného systému DUO je nad úrovni nohou nebo na úrovni pasu.

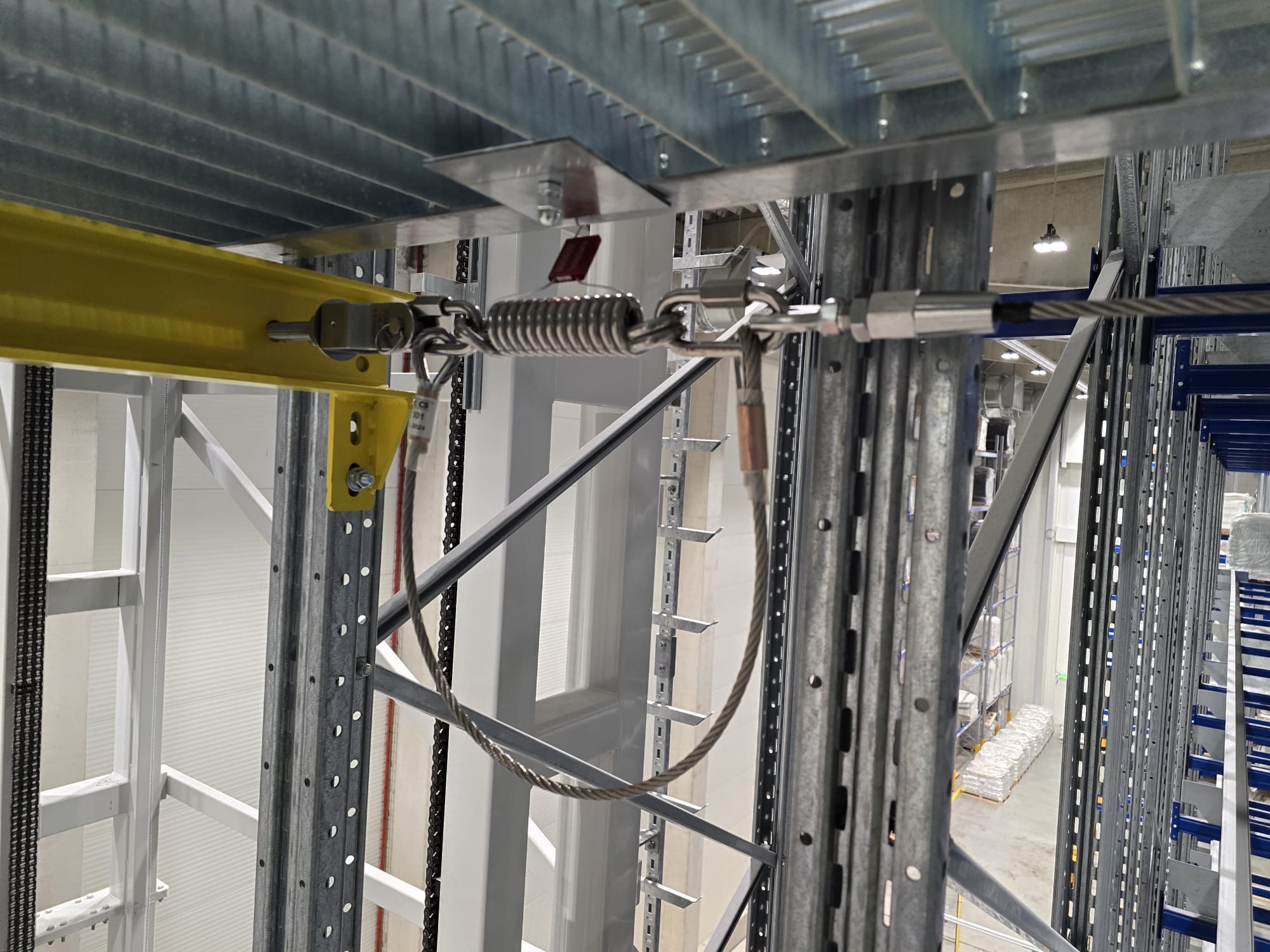

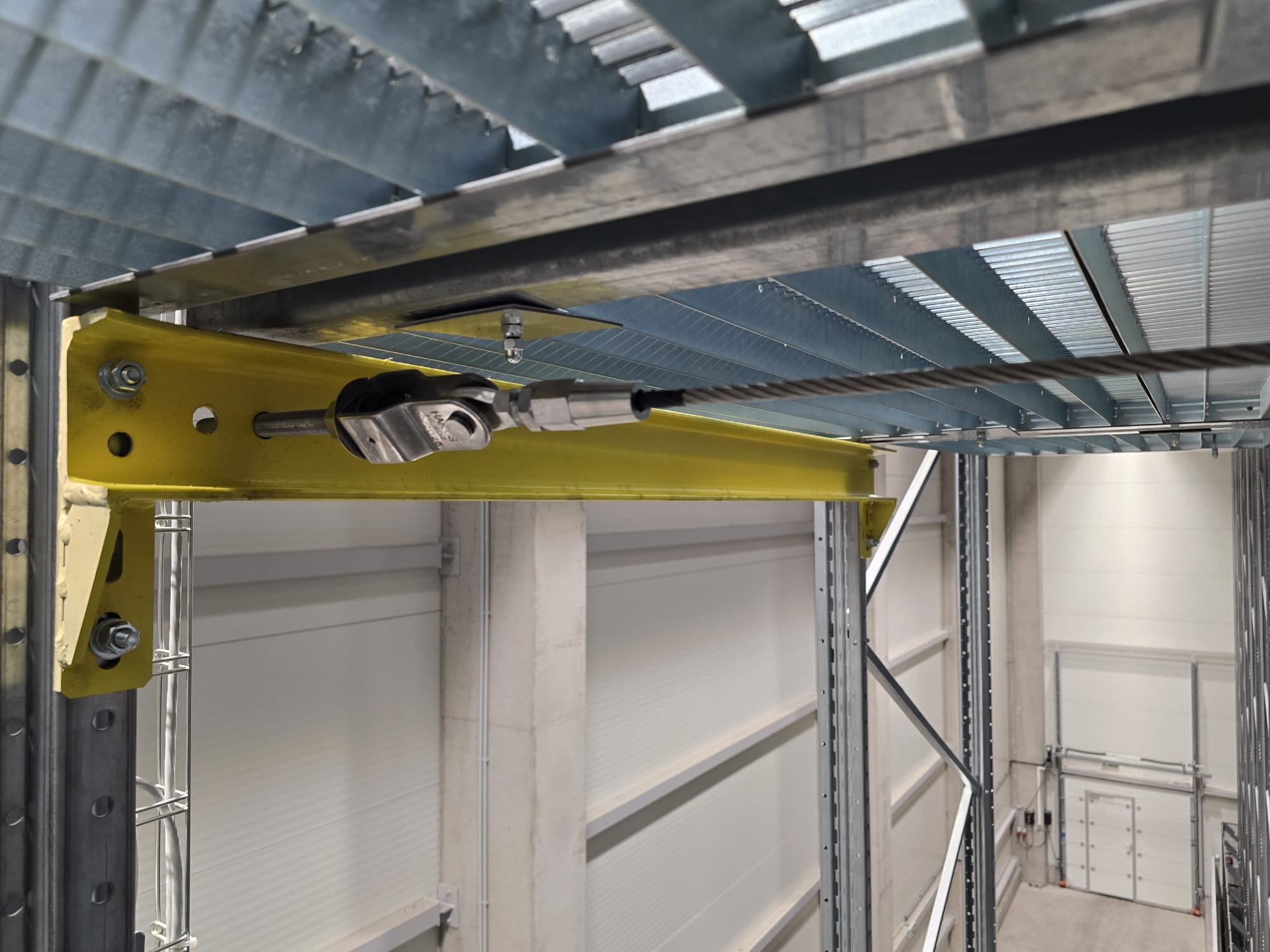

Obrázek: Instalace horizontálního lankového systému DUO

Každý uživatel záchytného systému je připevněn k samostatnému jezdci, který se automaticky pohybuje zároveň s uýivatelem.

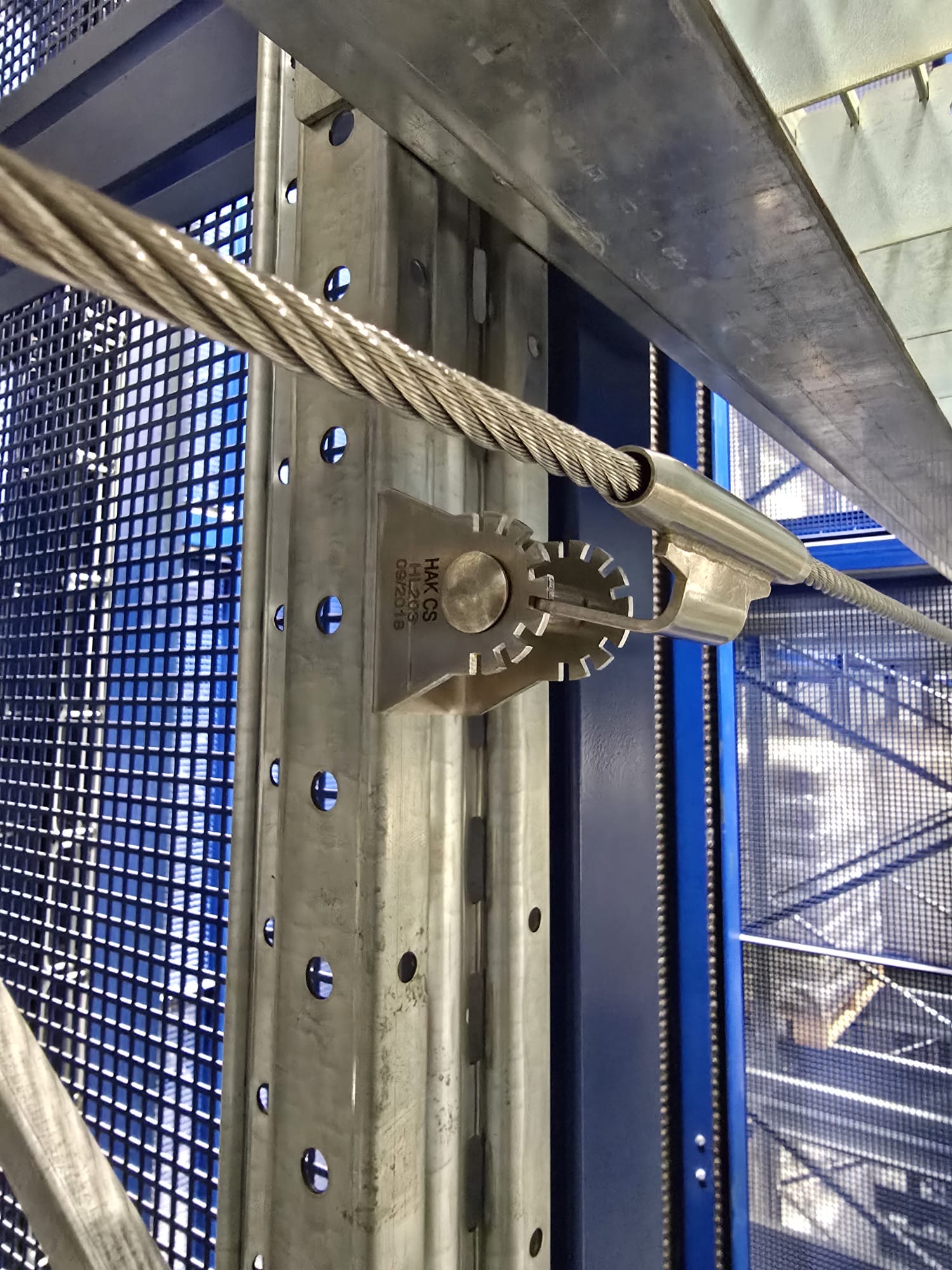

Výhodou je velká délka lanka, uživatel je neustále zajištěn proti pádu, jezdec samostatně přechází přes středové kotvící body.

S ostatními OOPP proti pádu může tvořit systém ochrany proti pádu, jehož součástí je tlumič pádu, který zajistí, že zatížení na uživatele v případě pádu bude nižší než 6 kN.

Je nutné si uvědomit, že v případě pádu uživatel dochází k průvěsu lanka:

Systém Duo má modulární konstrukci a malý počet komponentů.

Rychlá instalace záchytného systému Duo v různých konfiguracích.

Vždy je nutné postupovat podle návodů na používání.

Uživateli poskytuje vysoký komfort horizontální mobility, protože jezdec se snadno pohybuje po kotevním vedení (ocelovém lanku), které je srovnatelné s kolejovými systémy.

Zachování nízkých investičních nákladů, což je charakteristické pro většinu záchytných systémů.

Je důležité, aby uživatel pracoval pod jezdcem (pohyblivým kotvícím bodem), aby v případě pádu nedocházelo k nechtěnému kyvadlovému pohybu uživatele a nedošlo tak ke zranění.

Pokud se na staveništi nepoužívá kolektivní systém ochrany proti pádu, předpisy stanoví použití osobních prostředků na ochranu proti pádu v kombinaci s pevnými kotevními systémy, které jsou navrženy tak, aby se uživatel mohl dostat na pracoviště a bezpečně vykonávat práci. Uživatel musí být vybaven ochrannými zařízeními omezujícími maximální dynamické síly působící na uživatele při zachycení pádu na max. 6 kN, dle ČSN EN 363 a ČSN EN 795.

Uživatel, který používá záchytný systém, je vyškolen pro práci s ním. Musí existovat záchranný plán, který se musí realizovat po zachycení pádu uživatele.

Horizontální mobilní záchytný systém se dá využít i jako záchytný systém na střechy.

Záchytný systém Duo je označen evidenčním číslem nutným pro pravidelné periodické kontroly a ostatními informacemi ohledně správného používání, montáže a ostatních technických parametrů.

Společně s horizontálním mobilním záchytným systémem se nejčastěji používá zachycovací postroj, spojovací prostředek, kotvící smyčka a karabina.

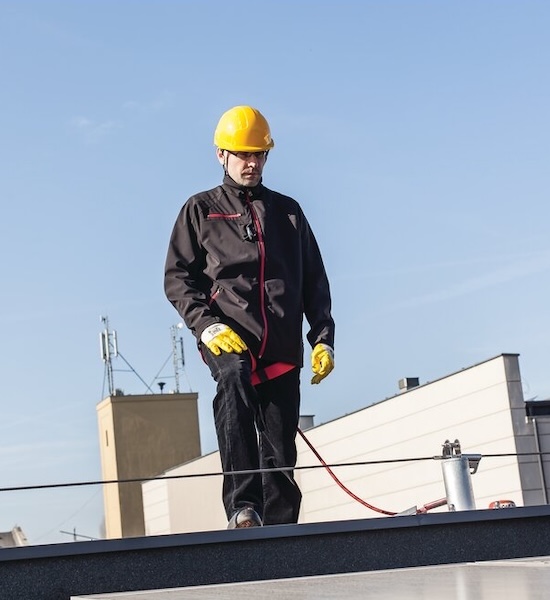

Příklad instalace záchytného systému na plochých střechách:

Horizontální lankový záchytný systém Duo patří mezi osobní ochranné prostředky (OOPP) III. kategorie, které jsou určeny k ochraně proti smrtelnému nebezpečí. Uživatelům zajišťuje bezpečnost práce a ochranu proti pádu při práci ve výškách a nad volnou hloubkou. Pravidelná revize nejméně jednou za 12 měsíců autorizovanou osobou.

Poskytujeme záruční a pozáruční servis, revizi OOPP prot pádu,revizi záchytných systémů proti pádu,  poradenství, školení práce ve výškác, praktický výcvik a vyhledávání rizik při práci ve výškách a nad volnou hloubkou.
