Horizontální kolejnicový záchytný systém

Kde se horizontální kolejnicový systém používá?

Kolejnicové záchytné systémy jsou vhodné zejména pro: ✅ výrobní a průmyslové haly, ✅ technologické provozy, ✅ střechy a střešní konstrukce, ✅ nakládací a servisní pracoviště, ✅ mosty a lávky,

Systém lze podle konkrétního pracoviště instalovat nad pracovníkem, na úrovni pracovní plochy nebo na vhodnou nosnou konstrukci.

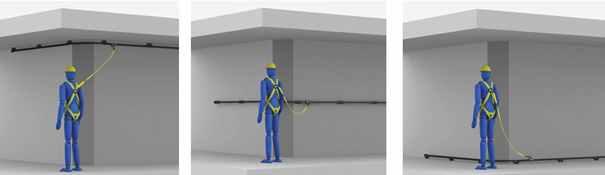

Obrázek: Různé možnosti instalace. Umístění kolejnice podle podmínek pracoviště. Kolejnici lze instalovat v různých polohách vůči pracovníkovi. Konkrétní umístění ovlivňuje způsob používání systému i průběh případného pádu

Jak kolejnicový záchytný systém funguje?

Základem systému je pevná kolejnice, která vytváří dráhu pro pohyblivý jezdec.

Pracovník se k jezdci připojí pomocí vhodného spojovacího prostředku, tlumiče pádu nebo zachycovače pádu podle konkrétního návrhu systému.

Při pohybu se jezdec posouvá po kolejnici společně s uživatelem. Pracovník tak zůstává zajištěn po celé pracovní trase a nemusí se opakovaně přepojovat mezi jednotlivými kotvícími body.

Tento záchytný systém může používat i více uživatelů současně, každý je připojen k samostatnému jezdci a vždy bude záležet na návodu k používání a na naprojektování systému.

Hlavní výhody kolejnicového systému

✅ plynulý pohyb pracovníka po celé trase, ✅ minimální průhyb pevného vedení při zachycení pádu, ✅ vysoký komfort při častém používání, ✅ možnost instalace v různých polohách vůči pracovníkovi, ✅ možnost použití více jezdců podle konkrétního systému, ✅ odolná konstrukce pro dlouhodobé používání, ✅ vhodné řešení pro náročné průmyslové provozy.

Z čeho se kolejnicový systém skládá?

Základními prvky jsou:

✅ pevná kolejnice, ✅ pohyblivý jezdec, ✅ spojky kolejnic, ✅ koncové dorazy, ✅ rohové prvky podle průběhu trasy, ✅ prvky pro upevnění kolejnice k nosné konstrukci ✅ identifikační štítek systému.

Jezdec je brán jako mobilní kotvící bod pro osobní ochranné prostředky proti pádům.

Jezdec, spojky kolejnice, zámky dráhy, prvky pro montáž kolejnice na pevnou strukturu jsou vyrobeny z hliníkové slitiny a spojovací prvky (šrouby) jsou vyrobeny z nerezové oceli.

Obrázek: Horizontální kolejnicový systém jako součást ochrany proti pádu Pracovník je prostřednictvím vhodných OOPP připojen k pohyblivému jezdci, který se pohybuje po pevné kolejnici společně s uživatelem.

Kolejnicový, nebo lankový záchytný systém?

Oba systémy umožňují průběžné zajištění pracovníka, ale liší se konstrukcí vodicího vedení.

Kolejnicový systém využívá pevné vedení, které má při zachycení pádu minimální průhyb. Je proto vhodný zejména pro často používaná pracoviště a místa, kde je důležitý komfort pohybu a omezení délky případného pádu.

Lankový systém využívá ocelové lano a představuje flexibilní řešení vhodné pro dlouhé trasy a řadu střešních nebo průmyslových aplikací.

Volba vhodného systému závisí na: ✅ konstrukci, ✅ způsobu práce, ✅ četnosti používání ✅ požadované trase pracovníka.

Návrh kolejnicového záchytného systému

Celý systém je nejdříve navržen a propočten pro konkrétní pracoviště.

Správný návrh systému je důležitý nejen pro zachycení případného pádu, ale také pro pohodlný a bezpečný pohyb pracovníka při běžné práci.

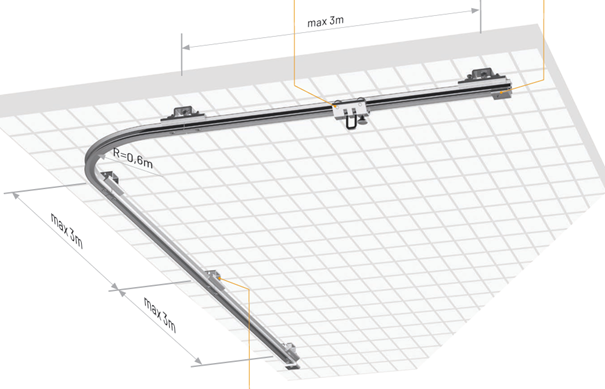

Obrázek  Návrh trasy kolejnicového systému Trasa kolejnice se navrhuje podle konstrukce objektu a míst, ke kterým pracovník potřebuje bezpečně přistupovat.

Kontroly a revize kolejnicového systému

Před každým použitím musí uživatel vizuálně zkontrolovat stav systému a ověřit zejména, zda není kolejnice nebo její upevnění viditelně poškozeno a zda se jezdec po kolejnici pohybuje správně.

Instalovaný systém musí být podrobován pravidelným kontrolám v souladu s požadavky výrobce a příslušnými předpisy.

Po zachycení pádu se systém nesmí dále používat bez odborného posouzení.

Proč zvolit HAK CS?

Ochranu proti pádu řešíme komplexně již od roku 1991. Patříme tak k firmám s nejdelší tradicí v tomto oboru na českém trhu.

Nejsme e-shop zaměřený pouze na prodej jednotlivých komponentů. Naším cílem je navrhnout řešení, které bude odpovídat konkrétnímu pracovišti, způsobu práce a skutečným rizikům.

Pro naše zákazníky zajišťujeme celý proces: ✅ odborné poradenství a posouzení pracoviště, ✅ návrh vhodného záchytného systému, ✅ projektovou dokumentaci, ✅ dodávku a odbornou montáž, ✅ pravidelné kontroly a servis, ✅ školení pracovníků pro práci ve výškách.

Pro klienta jsme dlouhodobým partnerem pro ochranu osob proti pádu – od prvního návrhu až po následný servis a pravidelné kontroly systému.

Díky zkušenostem z realizací dokážeme navrhnout řešení nejen podle technických požadavků, ale také s ohledem na jednoduché používání, provoz pracoviště a jeho budoucí údržbu.

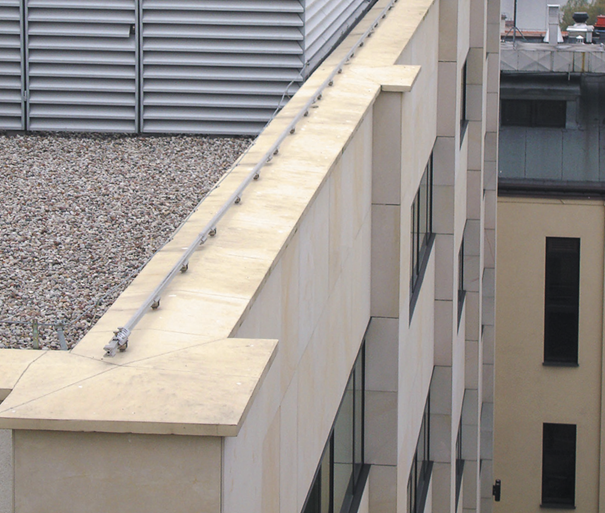

Obrázek: Instalovaný systém. Kolejnicový záchytný systém na pracovišti. Pevné vedení umožňuje vytvořit souvislou trasu podél míst, kde se pracovníci pravidelně pohybují a provádějí údržbu nebo servis.

Kolejnicový horizontální záchytný systém odpovídá ČSN EN 795 třída D.

Záchytný systém by měl být před použitím a během používání vizuálně zkontrolován přímým uživatelem. Zvláštní pozornost by měla být věnována plynulosti kolejnice, přítomnosti koncovek ložiska jezdce, úplnosti částí, přítomnosti matic, volným prvkům upevňujícím systém ke konstrukci, výskytu známek koroze. Mělo by se také zkontrolovat, zda se jezdec pohybuje podél ložiska bez uvíznutí, zda má všechna kolečka, zda blokovací knoflík jezdce funguje správně a zda je úchyt pro připojení spojovací a amortizující podsestavy pevný a usazený.

Společně s tímto systémem uživatel nejjčastěji používá zachycovací postroj, zachycovač pádu, tlumič pádu a karabinu.

Tento záchytný systém je vybaven evidenčním štítkem s datem příští technické kontroly a jsou zde rovněž uvedeny veškeré informace o daném systému.

Navržení a montáž záchytného systému musí být provedena vždy odpovědnou osobou.

Více informací o výběru a použití horizontálních záchytných systémů naleznete na https://www.hakcs.cz/zachytne-systemy

FAQ

Jaký je rozdíl mezi kolejnicovým a lankovým záchytným systémem?

Kolejnicový systém používá pevné vedení, zatímco lankový systém využívá ocelové lano. Kolejnice má při zachycení pádu minimální průhyb a je vhodná zejména pro často používaná pracoviště. Lankový systém může být výhodnější pro dlouhé trasy a některé střešní aplikace.

Lze kolejnicový systém namontovat na stávající konstrukci?

Ve většině případů ano, pokud je konstrukce pro instalaci vhodná. Před návrhem je nutné posoudit její provedení, stav, únosnost a možnosti bezpečného upevnění systému.

Může kolejnicový systém používat více pracovníků současně?

Ano, pokud je konkrétní systém pro více uživatelů navržen. Každý pracovník používá vlastní jezdec a maximální počet současných uživatelů stanovuje výrobce a projekt systému. Současná stránka například u jednoho řešení uvádí použití až dvěma osobami.

Kdy je vhodné instalovat kolejnici nad hlavou pracovníka?

Instalace nad pracovníkem je vhodná zejména tam, kde je potřeba omezit délku případného volného pádu a současně zachovat velký pracovní prostor. Typickým příkladem jsou výrobní haly, servisní pracoviště nebo místa pro údržbu vozidel a technologií.

Je možné kolejnicový systém prodloužit nebo změnit jeho trasu?

U modulárních systémů je úprava nebo rozšíření často možné. Každou změnu však musí posoudit odborná osoba, protože prodloužení trasy, změna směru nebo přidání uživatelů může ovlivnit původní návrh systému.
