Vertikální lankový záchytný systém

Kde se vertikální lankový systém používá?

Systém je vhodný především pro pravidelné výstupy na:  ✅ pevné žebříky, ✅ stožáry a věže, ✅ komíny, ✅ sila a zásobníky, ✅ větrné elektrárny, ✅ technologická zařízení, ✅ průmyslové konstrukce.

Jak vertikální lankový systém funguje?

Základem systému je ocelové lano instalované podél celé výstupové trasy.

Po laně se pohybuje zachycovač pádu připojený k přednímu zachycovacímu bodu postroje.

Při běžném výstupu a sestupu se zachycovač pohybuje společně s pracovníkem.

V případě pádu se mechanismus zachycovače zablokuje na vedení a pád pracovníka zachytí.

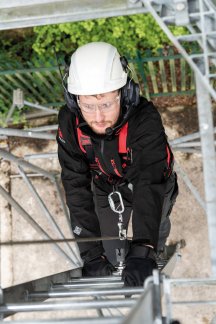

Obrázek: Kompletní ochrana pracovníka při vertikálním výstupu. Vertikální lankový záchytný systém tvoří společně s pohyblivým zachycovačem pádu a zachycovacím postrojem systém ochrany pracovníka při výstupu a sestupu.

Hlavní výhody

✅ průběžné zajištění při výstupu i sestupu, ✅ volné ruce při pohybu po žebříku, ✅ bez nutnosti přepojování mezi jednotlivými kotvícími body, ✅ jednoduché používání, ✅ možnost instalace na různé typy konstrukcí, ✅ řešení pro krátké i dlouhé výstupové trasy,

Z čeho se systém skládá?

Podle konkrétního provedení systém tvoří zejména: ✅ ocelové lanko, ✅ pohyblivý zachycovač pádu, ✅ horní a spodní upevnění, ✅ napínací prvek, ✅ mezilehlé vedení lana, ✅ koncové prvky, ✅ identifikační štítek.

Pohyblivý zachycovač pádu musí být vždy určen pro konkrétní zajišťovací vedení.

Obrázek: Schéma znázorňuje uspořádání jednotlivých prvků systému podél výstupové trasy. Ocelové lanko vytváří vedení pro pohyblivý zachycovač pádu.

Vertikální lankový, nebo kolejnicový systém?

Obě řešení zajišťují pracovníka při vertikálním pohybu.

Lankový systém využívá jako vedení ocelové lano. Je flexibilní a umožňuje vytvořit bezpečnou trasu i na dlouhých žebřících a konstrukcích.

Kolejnicový systém používá pevné vedení a je vhodný zejména pro často používané výstupy a aplikace, kde jsou výhodné vlastnosti pevné kolejnice.

Vhodné řešení vybíráme podle konkrétní konstrukce a způsobu používání.

Bezpečnost začíná správným návrhem

Samotné komponenty ještě nevytvářejí bezpečný záchytný systém.

Před návrhem proto posuzujeme: ✅ typ a stav konstrukce, ✅ délku výstupu, ✅ způsob upevnění, ✅ nástup a výstup ze systému, ✅ počet uživatelů, ✅ pracovní prostředí, ✅ možnosti případné záchrany pracovníka.

Na základě těchto údajů navrhneme vhodné řešení pro konkrétní pracoviště.

Norma ČSN EN 353-1

Vertikální systémy s pohyblivým zachycovačem pádu a pevným zajišťovacím vedením spadají do oblasti ČSN EN 353-1.

Při používání musí být vždy dodrženy požadavky výrobce konkrétního systému.

Obrázek: Zachycovač se při výstupu a sestupu pohybuje po ocelovém lanku společně s pracovníkem. Při pádu se mechanismus zablokuje na vedení a pád pracovníka zachytí.

Kontroly vertikálního záchytného systému

Před použitím musí pracovník vizuálně zkontrolovat stav systému a pohyblivého zachycovače pádu.

Pravidelně se kontroluje zejména: ✅ stav ocelového lanka, ✅ upevnění systému, ✅ napnutí lana, ✅ mezilehlé a koncové prvky, ✅ funkce pohyblivého zachycovače pádu, ✅ označení systému.

Pravidelné kontroly se provádějí podle požadavků výrobce a příslušných předpisů.

Po zachycení pádu se systém nesmí dále používat bez odborného posouzení.

HAK CS – ochrana proti pádu od roku 1991

Ochraně osob proti pádu se věnujeme již od roku 1991.

Nejsme pouze dodavatelem jednotlivých komponentů. Pro zákazníka navrhujeme kompletní řešení bezpečného výstupu a ochrany proti pádu.

Zajišťujeme: ✅ technické poradenství, ✅ posouzení pracoviště, ✅ návrh vhodného systému, ✅ projektovou dokumentaci, ✅ dodávku, ✅ odbornou montáž, ✅ pravidelné kontroly, ✅školení pro práce ve výškách.

Naše práce nekončí instalací.

Od návrhu až po dlouhodobý servis máte pro ochranu proti pádu jednoho odborného partnera – HAK CS.

Společně se záchytným systémem se používá zachycovací postroj s předním úchytem a karabina.

Obrázek: Pohyblivý zachycovač pádu se připojuje k určenému přednímu zachycovacímu bodu postroje a tvoří tak systém ochrany osob proti pádu dle ČSN EN 363.

FAQ

Lze vertikální lankový systém namontovat na stávající žebřík?

Ve většině případů ano.

Před instalací je však nutné posoudit konstrukci žebříku, jeho stav a možnosti bezpečného upevnění systému.

Potřebuje každý pracovník vlastní zachycovač pádu?

Ano, každý pracovník používá vlastní pohyblivý zachycovač pádu určený pro daný systém.

Zachycovače různých výrobců nebo systémů nelze libovolně zaměňovat.

Může vertikální systém používat více pracovníků současně?

U některých systémů ano.

Maximální počet současně připojených pracovníků stanovuje výrobce konkrétního systému a musí být zohledněn také při návrhu a instalaci.

Jak se řeší bezpečný přechod ze žebříku na střechu nebo plošinu?

Bezpečnost musí být zajištěna nejen během výstupu, ale také při přechodu z vertikálního systému na pracovní plochu.

Proto při návrhu posuzujeme celý pohyb pracovníka – od nástupu na žebřík až po bezpečné dosažení pracovního místa.

Lze použít pohyblivý zachycovač pádu od jiného výrobce?

Pouze tehdy, pokud je taková kombinace výrobcem systému výslovně povolena.

Pohyblivý zachycovač a zajišťovací vedení tvoří společný systém, proto není možné jednotlivé komponenty libovolně kombinovat.
