Karabiny a smyčky

Karabiny a kotvící smyčky patří mezi osobní ochranné prostředky proti pádu (OOPP) proti pádu a slouží jako spojující prvek nebo kotvící prvek. S ostatními OOPP proti pádu může tvořit systém ochrany proti pádu.

Výhodou karabin je univerzální použití, velké množství různých typů a rozevření, vždy mají dvě nezávislé pojistky proti náhodnému otevření.

Obrázek: Ocelová karabina s automatickou pojistkou Twist Loock patří mezi OOPP proti pádu

Výhodou kotvícíh smyček je, že slouží i k jednoduchému kotvení různých OOPP, jejich vysoká pevnost, skladovatelnost a jednoduchá minipulovatelnost.

Karabiny patří mezi spojky dle EN 362. Kotvící smyčky patří mezi kotvící zařízení dleEN 795 třída B a mezi spojovací prostředky dle EN 354.

Karabiny mají dvojitou bezpečnostní pojistku proti náhodnému otevření. Uživatel může karabinu otevřít, pokud udělá dva úmyslné pohyby rukou po sobě (odšroubování zámku a zatlačení zámku).

Mohou být vyrobeny z různých materiálů (ocel, hliník, mosaz).

Pojistky jsou šroubovací nebo automatické. Karabiny se šroubovacím zámkem jsou určeny k užívání hlavně pro dlouhodobé nebo trvalé připojení. Méně vhodné je používaní karabin, když je používání častější (v tomto případě se používají karabiny s automaticky zavíratelným zámkem).

Šroubovací a automatický zámek se při úplném zašroubování stává nosnou částí karabiny.

Karabina by neměla být zatěžována přes zámek, po pádu a zatížení 6 kN lze pojistku odemknout.

Bývají odolné proti korozi. Jsou vyrobeny z vysokopevnostní oceli nebo hliníku. Zvlášť karabiny z hliníku jsou oblíbené pro svoji nízkou hmotnost.

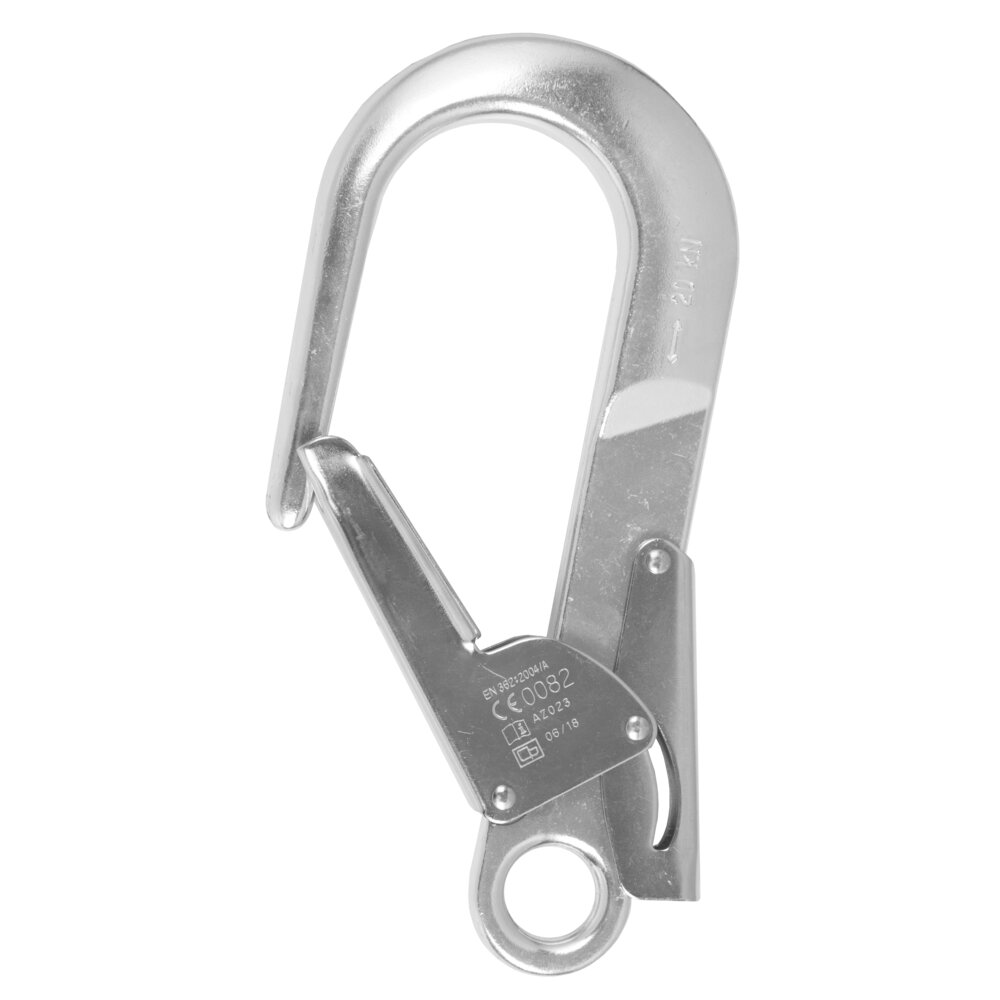

Obrázek: Hliníková karabina s rozevřením 57 mm. Velmi nízká hmotnost. Může se používat jako kotvící bod nebo spojovací prostředek. Patří mezi OOPP proti pádu

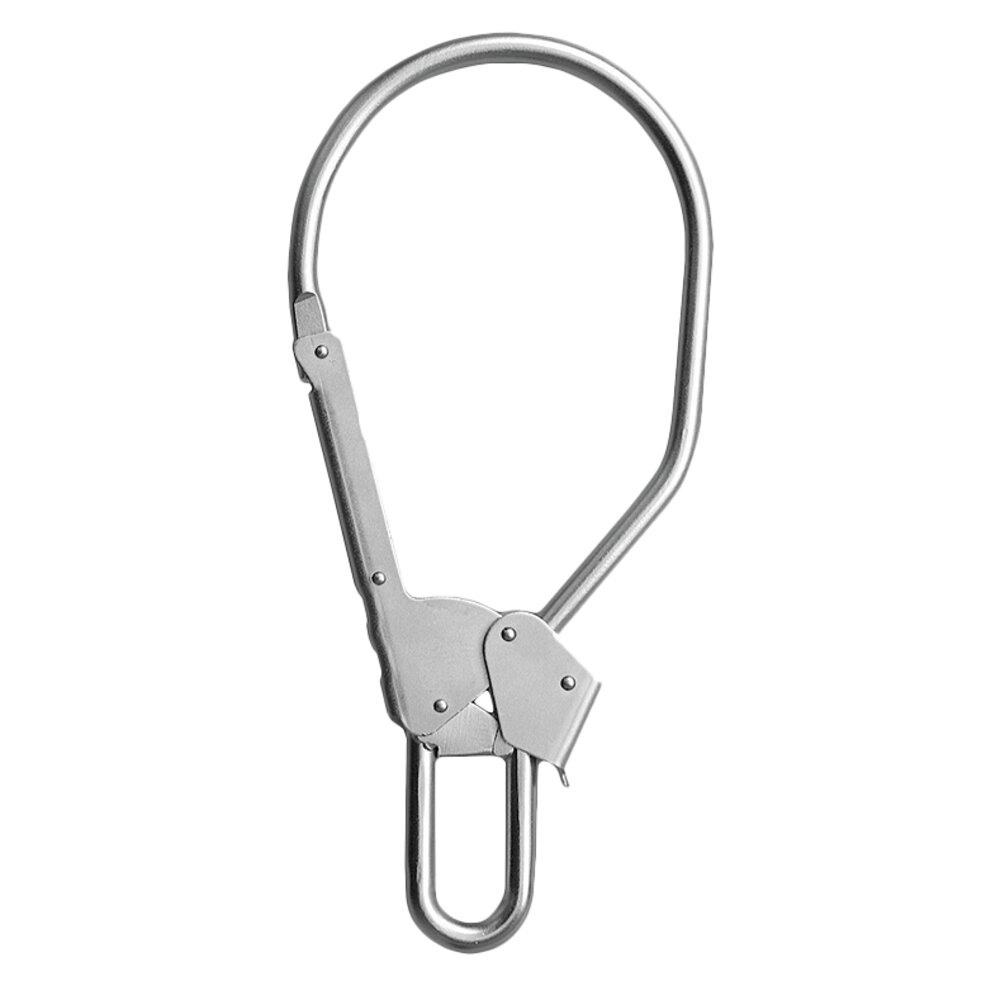

Obrázek Velká karabina s rozevřením 85 mm

Velké karabiny s velkým rozevřením dovolují kotvit zachycovače pádu ne tlumiče pádu rovnou na konstrukci-

Obrázek: Kotvení OOPP pro práci ve výškách rovnou na konstrukci. Karabina funguje jako pohyblivý kotvící bod..

Karabiny patří mezi spojky dle ČSN EN 362, slouží ke spojování různých OOPP proti pádu a vytváří z nich systémy ochrany osob proti pádu.

Obrázek: Zapnutí zachycovače pádu do zadního úchytu zachycovacího postroje pomoci karabiny. V případě pádu zůstává uživatel v přirozené poloze a omezuje se možnost zranění.

Obrázek: Zapnutí spojovacího prostředku do jezdce horizontílního záchytného systému. Jezdec funguje jako pohyblivý kotvící bod dle ČSN EN 795.

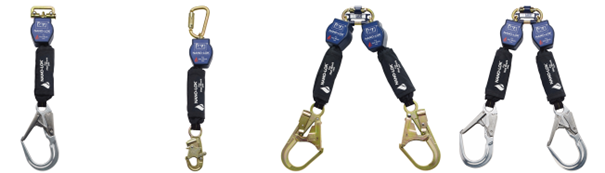

Obrázek: Karabiny jsou součástí např. zatahovacích zachycovačů pádu. Zapínají se vždy do zadního úchytu zachycovacího postroje.

Karabina (spojka) je definována jako otevíratelné zařízení používané pro spojení součástí, které umožňuje uživateli sestavit systém, aby se mohl připojit přímo nebo nepřímo ke kotvení.

Karabiny nemají ostré hrany, které by mohly způsobit zranění uživatele, nebo které mohou uříznout, odřít nebo jinak poškodit popruh nebo lano.

Pokud má karabina šroubovací pojistku, musí vyžadovat nejméně čtyři kompletní otáčky pohyblivého šroubovacího zámku. Když je zámek karabin uzavřen, nesmí být závity viditelné.

Minimální pevnost karabin je 20 kN v hlavní ose, pokud je zámek uzavřen a zablokován. Tento údaj je vyznačen na karabině.

Pokud je spojka začleněna do systému ochrany proti pádu (např. do jakékoliv součásti spojovacího prostředku, tlumiče pádu nebo zachycovače pádu), pak tyto systémy uvádějí údaje i o daných karabinách (že by mělo být zabráněno zatěžování karabin přes zámek, číslo normy EN 362, že délka spojky může mít vliv na délku pádu, rozevření zámku v mm apod.).

Společně s karabinou se nejčastěji používá zachycovací postroj, zachycovač pádu, tlumič pádu a je součástí záchytného systému pro práce ve výškách a nad volnou hloubkou. Používá se pro spojení jednotlivých součástí osobních ochranných prostředků proti pádu (OOPP) a záchytných systémů proti pádu.

Kotvící smyčky patří mezi osobní ochranné prostředky (OOPP) proti pádu a slouží jako spojovací prvek nebo kotvící prvek.

S ostatními OOPP proti pádu může tvořit systém ochrany proti pádu.

Obrázek: OOPP proti pádu mají široké použití.

Výhodou kotvící smyček je, že slouží i k jednoduchému kotvení různých OOPP, jejich vysoká pevnost, skladovatelnost a jednoduchá minipulovatelnost.

Na kotvící smyčky se vztahují následující technické normy:

• EN 354 se zaměřuje na obecné konstruktivní požadavky a vlastnosti smyček. Testuje se například odolnost materiálu, minimální rozměry konstrukce a způsob zpracování, které zajistí, že smyčka bude fungovat správně i při opakovaném zatěžování.
• EN 566 klade důraz na materiálové vlastnosti. Zahrnuje testování elasticity, pevnosti v tahu i vlivu opotřebení, což je důležité pro dlouhodobou spolehlivost výrobku.
• EN 795 se soustředí na kotevní zařízení, tedy na to, jak je kotvící smyčka začleněna do celkového systému ochrany před pádem. Tato norma stanovuje požadavky na pevnost a prověřuje, zda kotevní zařízení dokáže odolat nárazovým zatížením a dynamickým silám, které mohou vzniknout při nečekaných pohybech pracovníka.

Každá z těchto norem tedy pokrývá jiný aspekt bezpečnosti – od samotné konstrukce smyčky, přes kvalitu materiálu až po celkovou integritu kotevního systému. V praxi je důležité zajistit, aby zařízení splňovalo všechny příslušné normy, což zvyšuje jistotu, že výrobek bude spolehlivě chránit pracovníka v kritických situacích.

Kotvící smyčka se používá pro kotvení ostatních OOPP proti pádu (např. zachycovače pádu nebo tlumiče pádu) při stavebních, údržbářských a montážních pracích.

Kotvící smyčka může být textilní nebo ocelová. Vždy různých délek podle potřeby uživatele.

Obrázek: Ocelová kotvící smyčka a karabina patří mezi OOPP proti pádu

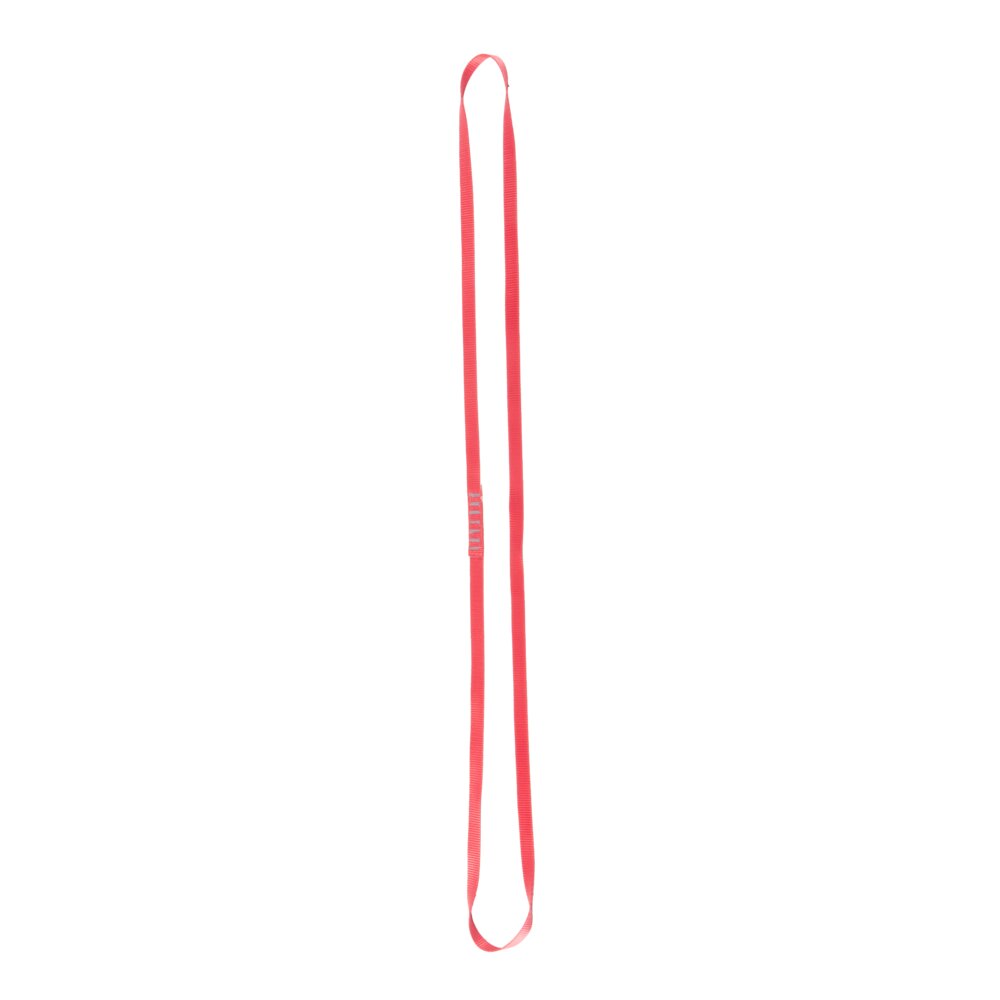

Obrázek: Textilní kotvící PAD smyčka slouží jako kotvící bod nebo spojovací prostředek pro práce ve výškách.

Přednosti ocelových kotvících smyček:

• Mají velkou pevnost (30 kN) a dají se použít na kotvící místa různých průměrů.
• Opakovaná použitelnost (po výkonu práce se dají jednoduše demontovat a použít na jiném místě).
• Jednoduchost.
• Odolnost vůči UV, ohni, poškození, jsou ideální pro ukotvení a kombinaci s OOPP pro práce ve výškách např. pro svářečské práce nebo pro prořezávání stromů.
• Dlouhá životnost.
• Mohou se použít i jako trvalý kotvící bod.
• Mají ochranný plastový obal.
• Oba konce kotvící smyčky mají pevné kovové oko s očnicí pro připojení karabiny.
• Jsou vhodné pro venkovní nebo agresivní prostředí.

Přednosti textilních kotvících smyček:

• Koncovky popruhů jsou šité a tvoří uzavřený závěs.
• Velmi nízká hmotnost.
• Skladovatelnost, uživatel je může přenášet v kapse.
• Používají se i jako trvalý kotvící bod.
• Jsou vhodné pro krátkodobější používání.
• Jsou vhodné pro vnitřní prostředí.

Obrázek: Kotvení pomoci textilní kotvící smyčky. Tvoří kotvící bod pro zajištění uživatele pro práce ve výškách a nad volnou hloubkou.

Obecně platí:

• Kotvící smyčka může být omotána více než jednou kolem kotvícího místa pro zkrácení její délky.
• Celková délka kotvící smyčky spojené s tlumičem pádu a karabinami nesmí překročit 2 m podle normy EN 355.
• Jedna kotvící smyčka je určena pro jednoho uživatele.
• Používá se pouze kompetentními osobami vyškolenými pro její použití.
• Kotvící smyčky jsou základem většiny systémů ochrany proti pádu, často přehlížených, ale velmi důležitých, protože bezpečně připevňují váš systém ke kotvení. Váš výběr kotvící smyčky závisí na typu prováděné práce.
• Kotvící smyčky se používají podle toho, k jakému kotvícímu místu se připojují.
• Všechny kotvící smyčky musí splňovat normu EN 795 třídu B Kotvící zařízení a normu EN 354 Spojovací prostředky.
• Kotvící smyčka má evidenční štítek, který obsahuje základní informace o výrobku (název (typ), ochranná známka, referenční číslo, délka, evropské normy (číslo/rok/třída),  číslo výrobní série, upozornění: Přečtěte si návod, datum další kontroly, minimální pevnost testována podle EN 566, označení CE.

Rady a zkušenosti:

• Před použitím vždy zkontrolujte stav kotvící smyčky – oděrky, poškození, švy.
• Nikdy neuzlujte kotvící smyčku v polovině, pokud není určena k uzlování.
• Nikdy nepoužívejte kotvící smyčku s poškozením, prodřením nebo chemickým zasažením.
• Vyhýbejte se ostrým hranám – používejte ochranný obal.
• Kotvící smyčka se nemá neustále pohybovat po povrchu (např. při větru) – může se prodřít.
• Používejte certifikované karabiny se zámkem (šroubovací, twist-lock apod.).
• Nepřekřižte karabinu, smyčka by měla být rovnoměrně zatížená.
• Kotvící smyčka by měla být zatížena ve správném směru – přímé tahové zatížení, nikoli do strany nebo přes ostrý úhel.
• Měla by být dostatečně dlouhá, aby dosáhla kotevního bodu bez nadměrného napětí.
• Příliš dlouhá kotvící smyčka ale zvyšuje pádový faktor (např. při zachycování pádu).
• Celková délka kotvící smyčky spojené s tlumičem pádu a karabinami nesmí překročit 2 m podle normy EN 355.

Kotvení:

Optimální ukotvení textilní kotvící smyčky je nad místem práce. V případě pádu tak nedochází ke kyvadlovému pohybu uživatele a k možnému zranění. Vlastní pád je takto nejkratší a nejbezpečnější.

Obrázek: Kotvení OOPP proti pádu nad místem uživatele zabrání nežadoucímu kyvadlovému pohybu v přípafě pádu.



Pod místem práce je nutno zajistit dostatečný volný prostor, aby nedošlo k nárazu na níže umístěnou konstrukci nebo na zem a uživatel se tak vyhnul možnému zranění.

Obrázek: zachycení pádu uživatele pomoci OOPP proti pádu

Pokud byl prostředek použit při tlumení pádu nebo jsou-li jakékoli pochybnosti ohledně jeho spolehlivosti, musí být VYŘAZEN Z POUŽIVÁNÍ.

Kotvící smyčky se používají v různých situacích. Mnoho z nich je navržených tak, aby poskytovaly bezpečný a snadný způsob ukotvení zařízení na ochranu proti pádu do místa nad hlavou, které je mimo normální dosah.

Kotvící smyčky jsou vyrobeny z kvalitních materiálů, které poskytují vysokou pevnost a odolnost, aby obstály i v těch nejnáročnějších situacích.

Kotvící smyčky se používají podle toho, k čemu se připojují (obecné/víceúčelové, ocelové, betonové, střešní nebo speciální), zda jsou pevné nebo mobilní a zda jsou trvalé nebo přenosné.

Kotvící textilní smyčka se používá pouze pro osobní prostředky na ochranu proti pádu a NE PRO ZVEDACÍ ZAŘÍZENÍ.

Lze použít jako:

• Kotevní zařízení - součást osobního zařízení pro zachycení pádu, která se používá k připojení zařízení pro zachycení pádu ke konstrukčnímu kotevnímu bodu.
• Spojovací prostředek - součást osobního zařízení pro zachycení pádu ve spojení s tlumičem pádu. Systém zachycení pádu sestávající z tlumiče pádu (v souladu s normou EN 355) připojeného ke konektoru Webbing Sling. Zařízení (odpovídá EN 354) připevněné k celotělovému postroji (odpovídá EN 361) a připojené ke konstrukčnímu kotevnímu bodu (odpovídá EN 795) lze použít jako základní osobní ochranný prostředek proti pádům z výšky.

Obrázek: OOPP proti pádu, zachycovače pádu a zachycovací postroje

Před každým použitím provádí uživatel vizuální prohlídku prostředků.

K dispozici musí být záchranný plán, který zohledňuje všechny nouzové situace při práci (při zachycení pádu).

Společně s kotvící smyčkou se nejčastěji používá zachycovač pádu, tlumič pádu, úchytné lano nebo může být součástí záchytného systému proti pádu při práci ve výškách a nad volnou hloubkou.

Karabiny a kotvící smyčky patří mezi osobní ochranné prostředky (OOPP) III. kategorie, které jsou určeny k ochraně proti smrtelnému nebezpečí. Uživatelům zajišťují bezpečnost práce a ochranu proti pádu při práci ve výškách a nad volnou hloubkou. Pravidelná revize nejméně jednou za 12 měsíců autorizovanou osobou.Veškeré záznamy se uvádějí v evidenční kartě výrobku.
