Proč zvolit systém AC520?
► Nepřetržité jištění během výstupu i sestupu ► Okamžité zachycení pádu ► Pevná hliníková kolejnice s vysokou odolností ► Pohodlný pohyb bez přepojování ► Volné ruce při práci ► Dlouhá životnost a minimální údržba.
Proč koupit u HAK CS
Naše společnost se od roku 1991 specializujena ochranu proti pádu při práci ve výškách. Nedodáváme jen systémy a OOPP proti pádu, ale i technické poradsenství, montáž, školení a pravidelný servis a revize.
Jak systém AC520 funguje?
Srdcem systému je pevně instalovaná hliníková kolejnice, po které se pohybuje jezdec – pohyblivý zachycovač pádu.
Jezdec je připojen k přednímu kotvicímu bodu zachycovacího postroje. Při běžném pohybu se po kolejnici pohybuje plynule. Pokud dojde k pádu, mechanismus se okamžitě zablokuje a zachytí pracovníka. Integrovaný tlumič pádu omezuje přenesenou rázovou sílu na bezpečnou hodnotu.
Oblasti použití
Systém AC520 doporučujeme pro:
► Pevné žebříky, ► Telekomunikační věže ► Stožáry ► Komíny ► Sila ► Průmyslové provozy ► Energetická zařízení ► Vodárny a čistírny odpadních vod ► Technologické konstrukce ► Stísněné prostory.
Hlavní výhody
► Trvalá ochrana proti pádu ► Minimální průhyb vedení ► Vysoká odolnost proti korozi ► Jednoduché používání ► Nízké nároky na údržbu ► Dlouhá životnost systému ► možnost instalace na různé typy konstrukcí.
Technické parametry
Systém AC 520 odpovídá ČSN EN 351-1 ( pohyblivé zachycovače pádu včetně pevného zajišťovacího vedení ).
Maximální užitkové zatížení je 140 kg, minimální užitkové zatížení je 50 kg.
Jezdec (pohyblivý zachycovač pádu) má integrovaný tlumič pádu a zaručuje, že pádová energie, která se přenáší na tělo uživatele je vždy menší než 6 kN.
Výhodou je, že tento systém lze používat až do - 30°C, má velkou variabilitu použití, nejčastěji se používá na fasádách budov, průmyslových konstrukcích, telekomunilačních věžích a v petrochemickém průmyslu.
Jezdec (pohyblivý zachycovač pádu) se zapíná do předního oka zachycovacího postroje.

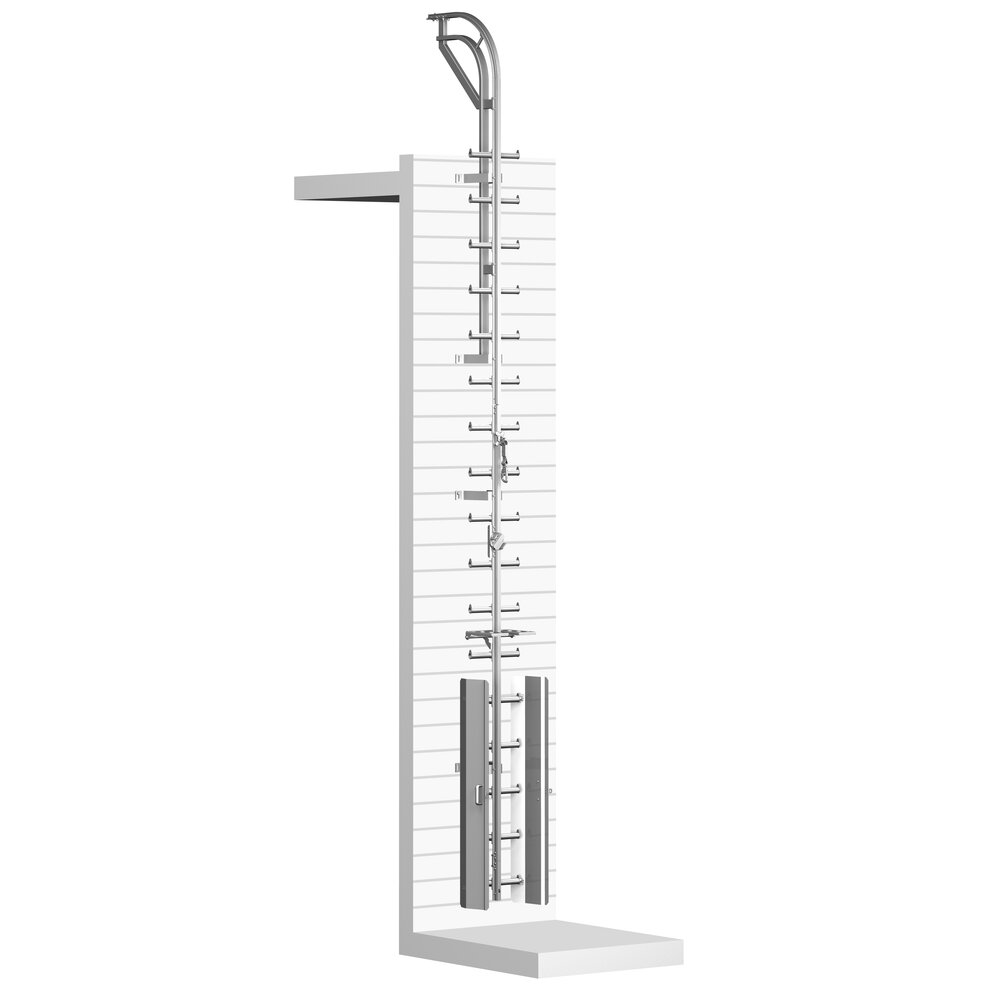

Obrázek: Vertikální kolejnicový záchytný systém AC 520, celkový pohled.
Vertikální kolejnicový záchytný systém AC520 se skládá z:
- Trvale instalovaného vedení (kolejnice, hliníková lišta)
- Jezdce (pohyblivého zachycovače pádu), který se zapíná pomoci karabin do předního úchytu zachycovacího postroje ( nesmí se zapínat do polohovacího pásu a nesmí se připojovat jakékoli další prvky mezi karabinu a přední úchyt zachycovacího postroje)
- Spojovací komponenty
- Úchytné komponenty
- Spodní a vrchní zarážka proti vyjetí pohyblivého zachycovače pádu z kolejnice
Záchytný systém AC520 tvoří se zachycovacím postrojem systém ochrany osob proti pádu pádu dle ČSN EN 363 a již nevyžaduje žádné další tlumící prvky.
Obrázek: Záchytný systém AC 520, robustní vodicí kolejnice s dlouhou životností
Pohyblivý zachycovač pádu (jezdec) je vyroben z nerezové oceli a mosazi a je vybaven textilním bezpečnostním tlumičem nárazů a karabinou. Během normálního pohybu uživatele nahoru nebo dolů se mechanismus volně posouvá po vedení. V případě pádu uživatele se mechanismus sevře na vedení a zabrání tak pádu. Mechanismus lze použít pouze s vedením systému AC 520.
Záchytný systém AC 520 je určen k použití jednou nebo dvěma osobami současně. Mezi uživateli by měly být mezery 3 metry. Každý uživatel je vybaven samostatným bezpečnostním jezdcem AC 501.
Kolejnice (vodič) je vyrobena z asymetrického vyztuženého hliníkového profilu.
Speciální konstrukce brání uživateli v nesprávné instalaci jezdce AC 501 během provozu. Z levé strany vedení (při pohledu z přední strany) je provedeno malé zkosení.
NASAZENÍ BEZPEČNOSTNÍHO JEZDCE NA VEDENÍ: Horní a dolní konec systému AC 520 jsou zakončeny segmentem se zarážkou, která zabraňuje náhodnému vyjmutí jezdce z vedení při používání systému. Chcete-li nainstalovat bezpečnostní jezdec na vedení, protáhněte jej západkou segmentu s blokádou (horní nebo dolní). Aby bylo možné vyjmout bezpečnostní jezdec z vedení (na obou koncích systému), je třeba provést dvě operace současně: a)odemknout a podržet západku (zatažením páky na zadní straně segmentu s blokádou) a b)protáhnout bezpečnostní jezdec odjištěnou západkou a vyjmout jej z vedení.
Obrázek: Pohyblivý zachycovač pádu na hliníkové liště
Nelze upravovat, opravovat ani vyměňovat původní součásti systému. Veškeré změny, opravy nebo doplňky k zařízení provádí autorizovaný servis výrobce.
Před a po každém použití by osoba používající systém měla vizuálně zkontrolovat jeho úplnost a správný technický stav.
Vertikální kolejnicový záchytný systém AC520 se používá se zachycovacím postrojem s předním úchytem.
Vertikální kolejnicový záchytný sytém Raibloc může instalovat pouze osoba pověřená výrobcem, která má pro tuto činnost potřebné znalosti a zkušenosti.
Více informaci ohledně používání a údržbě systému AC520 na našich sránkách Záchytné systémy.
FAQ
K čemu slouží systém AC520?
Systém AC520 chrání pracovníky před pádem při výstupu a sestupu po pevných žebřících.
Jaký je rozdíl mezi lankovým a kolejnicovým systémem?
Kolejnicový systém využívá pevnou vodicí kolejnici s minimálním průhybem. Díky tomu nabízí přesné vedení jezdce a okamžitou reakci při zachycení pádu.

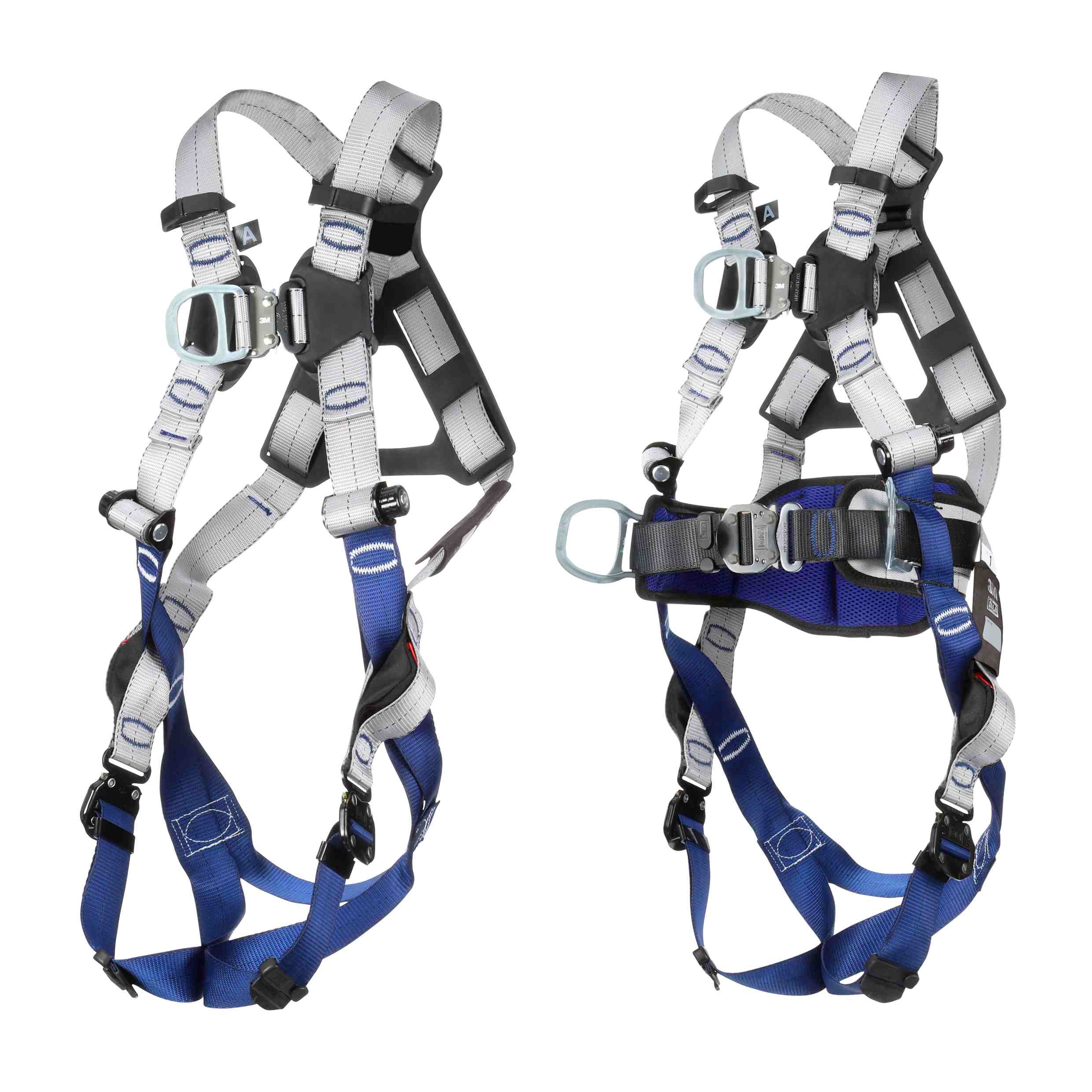

Jaký postroj je vhodný pro systém AC520?
Používá se zachycovací postroj s předním kotvicím bodem, do kterého se připojuje pohyblivý zachycovač pádu.
Kolik osob může systém používat současně?
Počet současně jištěných uživatelů závisí na konkrétním návrhu systému a pokynech výrobce.
Jak často je nutná revize systému?
Před každým použitím je nutná vizuální kontrola. Odborná revize se provádí nejméně jednou za 12 měsíců autorizovanou osobou nebo podle pokynů výrobce.
Může být systém instalován na stávající žebřík?
Ano. Systém AC520 lze ve většině případů instalovat na nové i stávající pevné žebříky po odborném posouzení konstrukce.
Zajišťuje HAK CS také návrh a montáž?
Ano. HAK CS zajišťuje kompletní služby od posouzení rizik přes návrh, projektování a montáž až po pravidelné revize, servis a školení pracovníků.
