Trojbod s tlumičem pádu Twin Soft a velkými karabinami patří mezi osobní ochranné pracovní prostředky (OOPP) a je určen k zachycení pádu uživatele a k jeho utlumení. Zajišťuje tak maximální ochranu uživatele. Brzdná síla v případě pádu nepřekročí 6 kN. S ostatními OOPP proti pádu může tvořít systém ochrany osob proti pádu.
Nejčastěji se používajá při práci na stožárech, žebřících a konstrukcích.

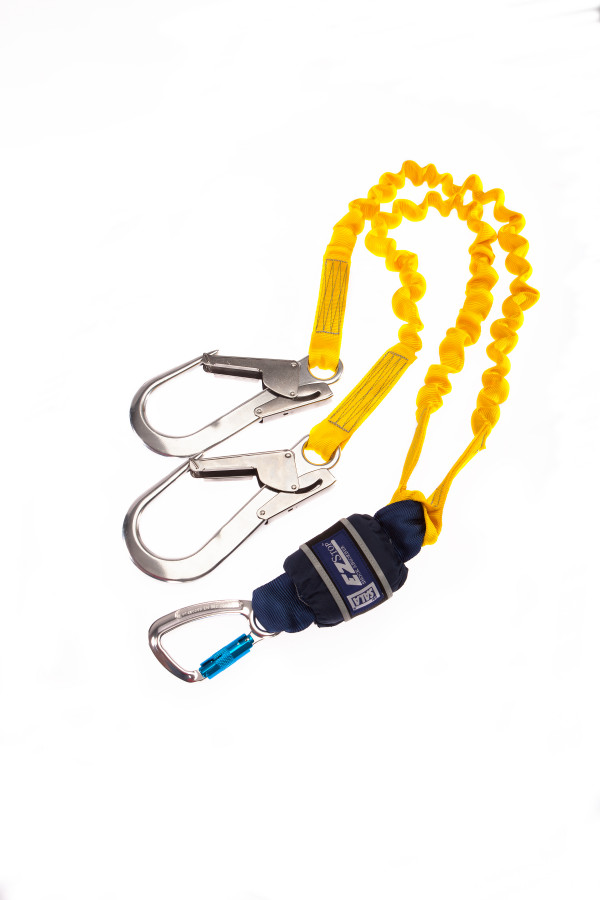

Obrázek: Trojbod s tlumičem pádu Twin Soft a velkými karabinami.
Obrázek: Použití tlumičů pádu na stožárech VVN
Používá se tehdy, pokud je pod uživatelem dostatečná volná hloubka bez překážek a může tak dojít k zachycení vlastního pádu. Celková maximální záchytná vzdálenost při pádu je menší než 5,75 m (pokud je tlumič pádu ukotven na úrovni chodidel uživatele).
Tlumič pádu je navržen tak, aby bezpečně zachytil a utlumil pád uživatele s hmotností uživatele 140 kg. Na jedné straně se tlumič pádu zapíná výhradně do zadního úchytu zachycovacího postroje, na druhé straně se kotví většinou pomocí karabiny nebo kotvící smyčky do kotvícího bodu (konstrukce).
Celková délka tlumiče pádu je maximálně 2 metry včetně koncových karabin.
Tlumič pádu má:
Vlastní textilní tlumič pádu, který se v případě pádu párá a tím snižuje zatížení na tělo uživatele
Součástí jsou dvě oplétané lana o průměru 10,5 mm
Dvě opravdu velké karabiny s rozevřením až 83 mm (které umožnují kotvení přímo na různé typy konstrukcí)
Koncovou karabinu o průměru 18 mm se šroubovací pojistkou, která se upíná do zádového úchytu zachycovacího postroje
Samotný textilní tlumič pádu je vyroben ze speciální tkaniny, která se při určitém zatížení začne párat, čímž dojde ke ztlumení pádu uživatele, který ho používá. Veškerá ukončení jsou opatřena ochrannými koncovkami a šitá vysoce pevnou polyesterovou nití.
Obrázek: Textilní tlumič pádu po zachycení pádu, řízené párání textilní části.
Velkou výhodou tlumiče pádu SOFT je možnost ukotvení jak nad úrovní zádového úchytu, tak na úrovni chodidel (v tomto případě je nutno počítat s podstatně delší délkou pádu).
Tento tlumič pádu se používá i na stabilizování pracovní polohy uživatele nebo na prvovýstup uživatele.
Obrázek: Kyvadlový pohyb uživatele v případě pádu. Tento jev lze odstranit pokud se bude uživatel kotvit nad místem práce.
Při správném používání tohoto tlumiče pádu se dvěma lany nedochází v případě pádu k nechtěnému kyvadlovému pohybu uživatele.
V případě zachycení pádu musí být tlumič pádu vyřazen z používání.
Tento tlumič pádu má velkou kotvící karabinu s rozevřením 83 mm, která se kotvit rovnou na konstrukci. Uživatel tak již nemusí používat jiný kotvící prostředek např. kotvící smyčku.

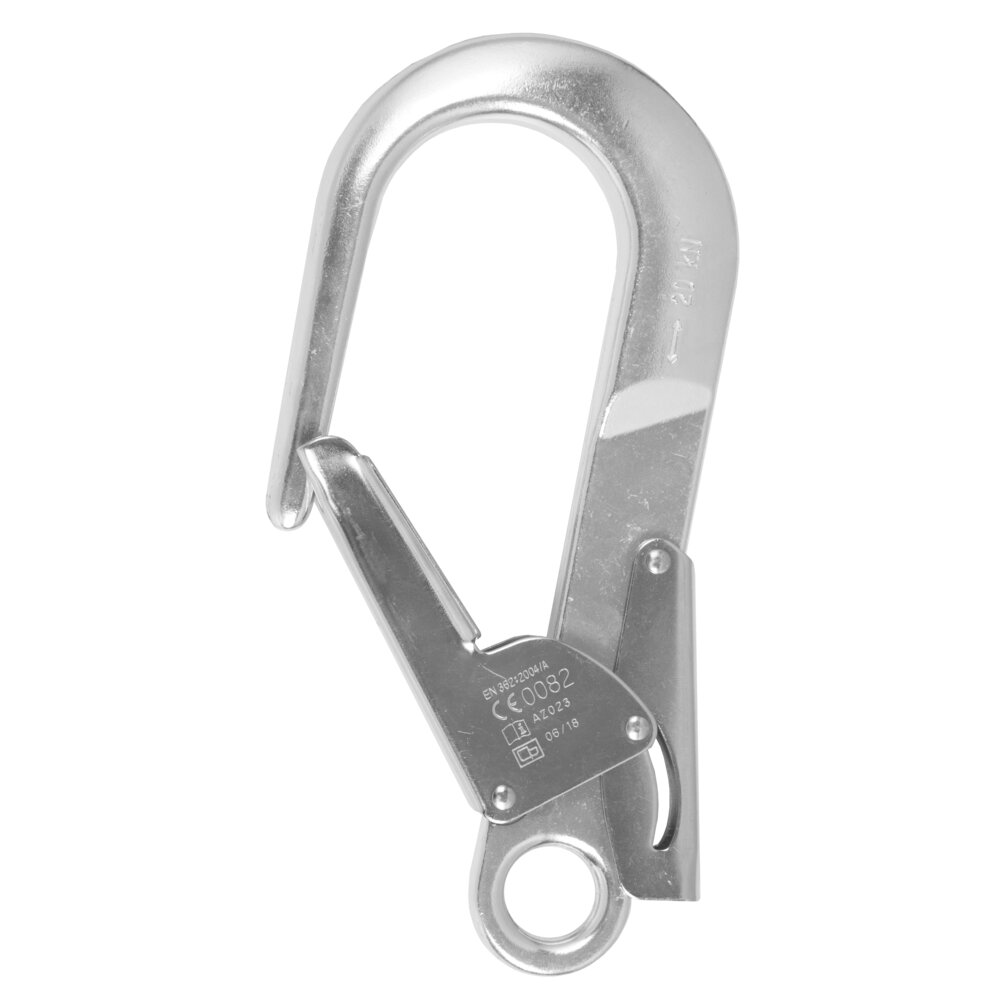

Obrázek: Velká kotvící karabina s rozevřením 83 mm a nezávislovou protisměrnou betpečnostní pojistkou.
Výhodou je, že tento tlumič pádu se může kotvit na úrovni nohou. uživatel ale musí mít dostatečný volný prostor pod sebou aby nenarazil na jinou konstrukci nebo předmět a nezranil se,

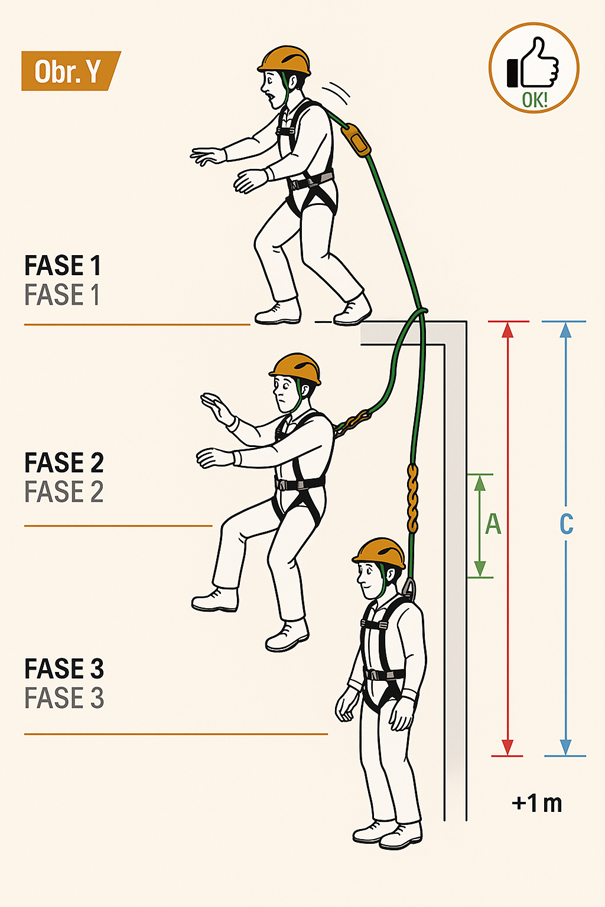

Obrázek: Hloubka pádu uživatele v případě kotvení tlumiče pádu na úrovni nohou. Je nutno počítatat navíc s bezpečnostní vzdálenosti + 1m.
Samostatný tlumič pádu musé logicky uživatel kombinovat s ostatními OOPP proti pádu a vytvořit tak systém ochrany osob proti pádu dle ČSN EN 363.

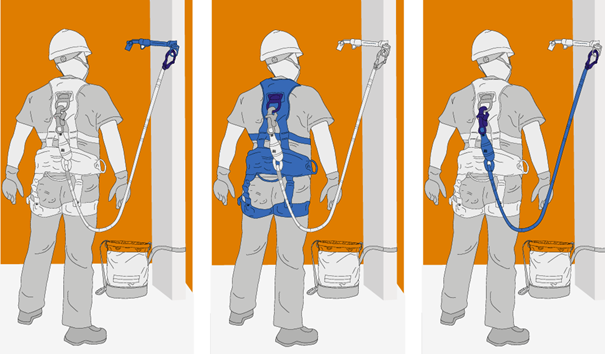

Obrázek: Tlumič pádu, zachycovací postroj a kotvící bod tvoří systém ochrany osob proti pádu.
Nejčastěji se s tlumičem pádu používá zachycovací postroj, kotvící bod, kotvící smyčka a záchytný systém proti pádu.
Tlumič pádu se kotví vždy do zádového úchytu zachycovacího bezepečnostního postroje. V případě pádu tak uživatel zůstává v přirozené poloze a je omezena možnost zranění.

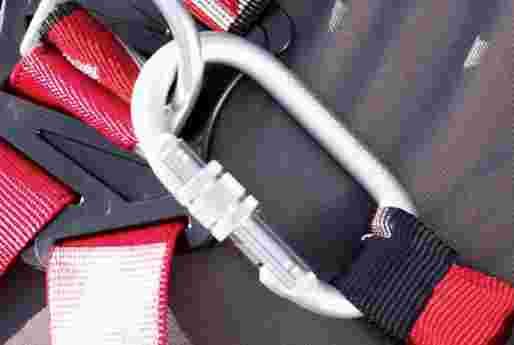

Obrázek: Kotvení tlumiče pádu do zádového úchytu zachycovacího postroje.
Tlumič pádu SOFT je označen evidenčním číslem nutným pro pravidelné periodické kontroly a ostatními informacemi ohledně správného používání tlumiče pádu (maximální délka, identifikační značka, číslo EN). Vše je chráněno průhledným plastovým obalem.
Trojbod s tlumičem pádu Twin Soft a velkými karabinami patří mezi osobní ochranné prostředky (OOPP) III. kategorie, které jsou určeny k ochraně proti smrtelnému nebezpečí. Uživatelům zajišťuje bezpečnost práce a ochranu proti pádu při práci ve výškách a nad volnou hloubkou. Pravidelná revize nejméně jednou za 12 měsíců autorizovanou osobou
