Záchytný systém na žebřík – bezpečný výstup při práci ve výškách

Co je záchytný systém na žebřík?

Je to trvale instalovaný systém, který chrání pracovníka proti pádu při výstupu nebo sestupu po pevném žebříku.

Kde se záchytné systémy používají?

• komíny,
• sila,
• telekomunikační stožáry,
• vodárenské věže,
• větrné elektrárny,
• průmyslové objekty,
• střechy s pevnými žebříky,
• technologické lávky.

Hlavní výhody

• permanentní jištění pracovníka,
• volné ruce při výstupu,
• minimální riziko pádu,
• dlouhá životnost,
• odolnost proti korozi,
• možnost instalace na nové i stávající žebříky.

Lankový nebo kolejnicový systém?

Lankový systém / Kolejnicový systém

Nižší pořizovací náklady / Vyšší komfort používání

Nerezové nebo pozinkované lanko / Hliníková nebo ocelová lišta

Vhodný pro většinu aplikací / Ideální pro intenzivní provoz

Jednodušší montáž / Vyšší odolnost v náročném provozu

Záchytný systém proti pádu na žebřík s ocelovým lankem

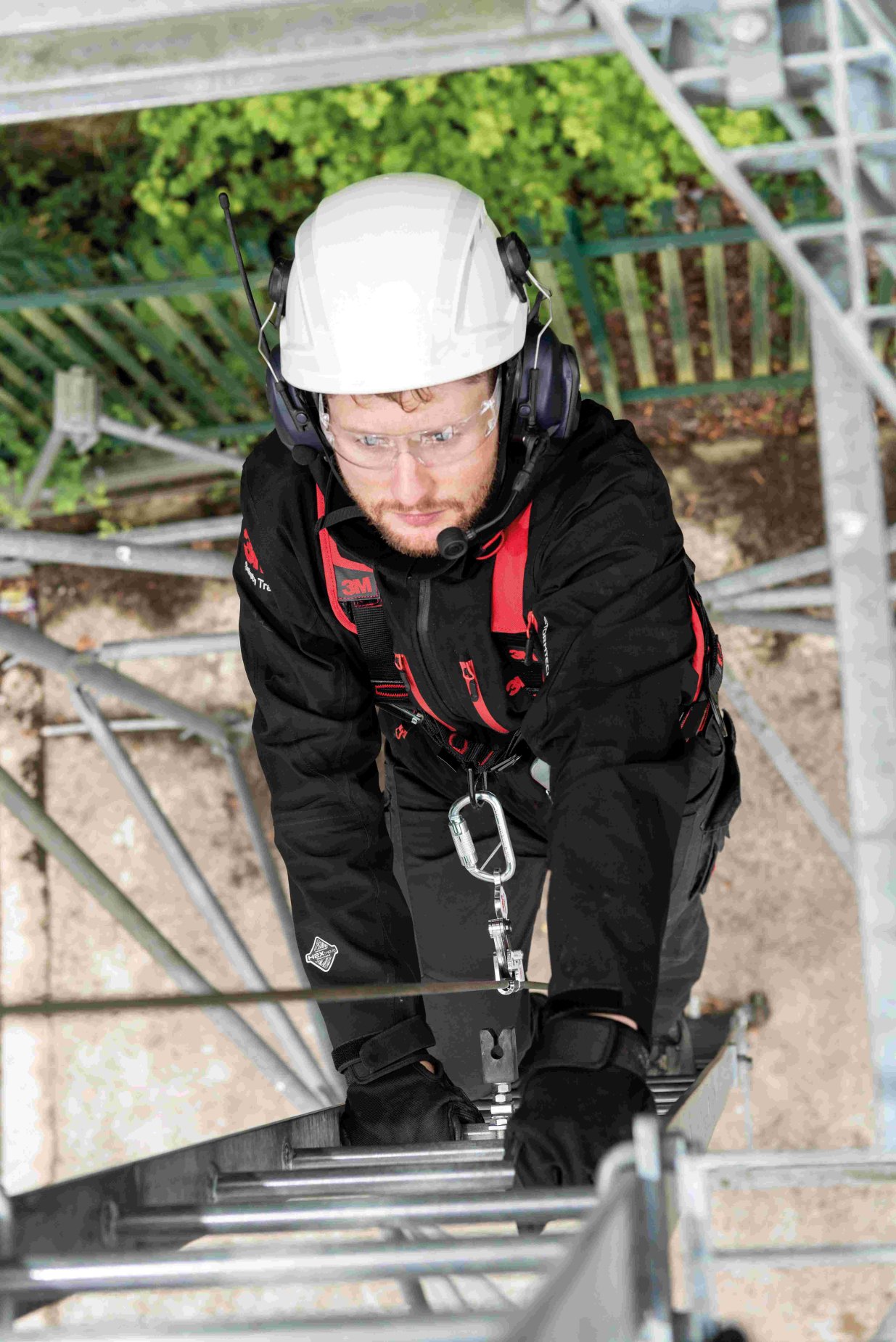

Obrázek: Pracovník vystupuje po pevném žebříku vybaveném vertikálním lankovým záchytným systémem.

Obecně jsou záchytné systémy proti pádu velmi oblíbené. Vyznačují se rychlou a snadnou instalací, ekonomickou výhodností a trvanlivostí.

Základním prvkem systému je pohyblivý zachycovač pádu (jezdec), který je instalován na vodícím lanku a zapíná se do předního úchytu zachycovacího postroje uživatele. Může se nasadit nebo odejmout na jakémkoliv místě.

Lanko je upevněno na obou koncích systému (je napnuté).

Jezdec se pohybuje (bez ručního zásahu) po lanku zároveň s uživatelem a v případě pádu se zablokuje a pád zachytí, čímž umožní uživateli opět najít oporu pro nohy. Poskytuje nepřerušovaný pohyb během výstupu a sestupu při zachování naprosté bezpečnosti. Má bezpečnostní funkci, která zabraňuje, aby nebyl nasazen opačně na lanko.

Je oddělitelný pouze použitím nejméně dvou po sobě jdoucích ručních úkonů. Vydrží zatížení 15 kN a je určen pro použití jednou osobou. Není určen pro pracovní polohování.

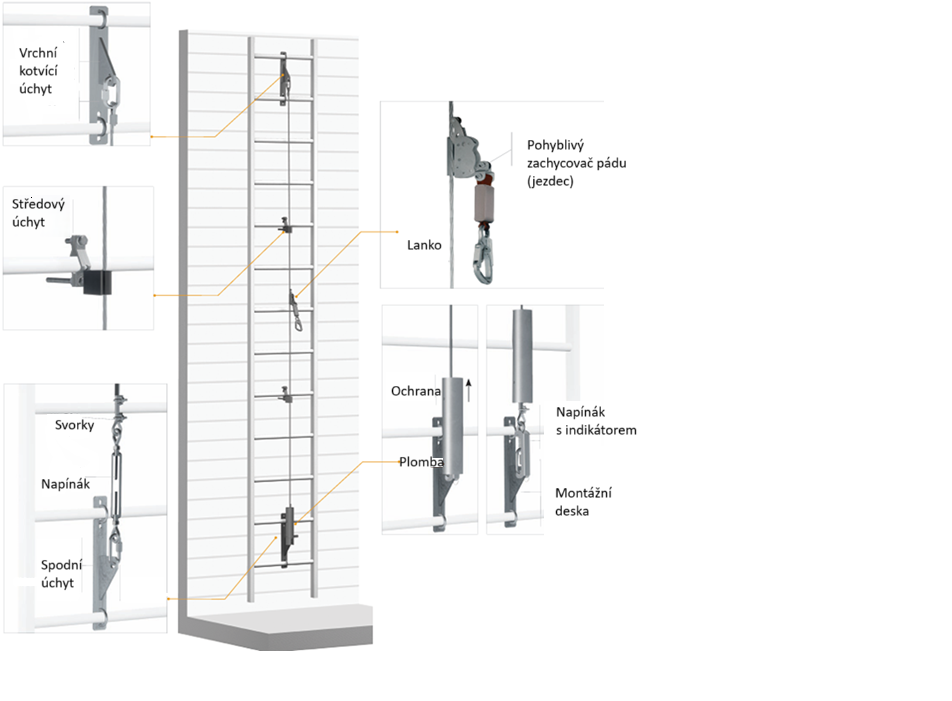

Záchytný systém s ocelovým lankem na žebřík má:

• ocelové lanko o průměru min 8 mm (pevné zajišťovací vedení)
• pohyblivý zachycovač pádu (jezdce)
• tlumič pádu
• středové kotvící body
• horní a spodní úchyt
• napínák

Veškeré uvedené části mají odolnost proti korozi. Ocelové lanko je vyrobeno z nerezové oceli nebo galvanizované oceli.

Tento záchytný systém patří mezi pohyblivé zachycovače pádu včetně pevného zajišťovacího vedení dle EN 353-1.

Statická pevnost je 15 kN a maximální pádová síla, která působí na tělo uživatele je max 6 kN.

Pohyblivý zachycovač pádu a pevné zajišťtovací vedení tvoří jeden výrobek, tzn. že je zkoušen, certifikován a určen ke společnému použití.

Záchytný systém proti pádu na žebřík s ocelovým lankem je určen pro použití pouze jedné osoby.

Součástí může být funkce rozptýlení energie.

Současně se vždy používá zachycovací postroj s hrudním úchytem.

Navržení a montáž záchytného systému musí být provedeno vždy odpovědnou osobou.

Obrázek: Detail pohyblivého zachycovače pádu na vodicí liště během výstupu po pevném žebříku.



Záchytný systém proti pádu na žebřík s vodící lištou

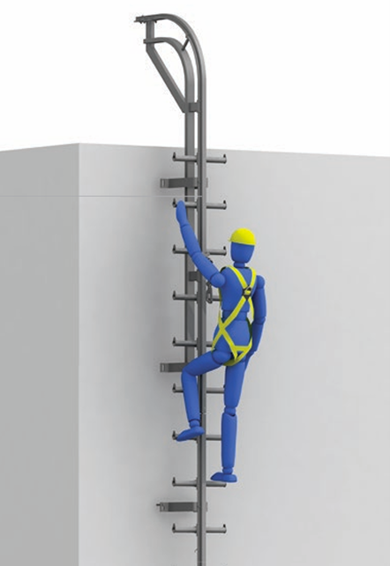

Obrázek: Pracovník vystupuje po vertikálním kolejnicovém záchytném systému

Má hodně stejných vlastnosti jako záchytný systém proti pádu na žebřík s ocelovým lankem.

Základním prvkem systému je v tomto případě pohyblivý zachycovač pádu, který je instalován na vodící liště a zapíná se do předního úchytu zachycovacího postroje uživatele. Pohyblivý zachycovač pádu se dá nasadit nebo odejmout na jakémkoliv místě vodiče (liště).

Jezdec se pohybuje (bez ručního zásahu) po vodící liště zároveň s uživatelem a v případě pádu se zablokuje a pád zachytí, čímž umožní uživateli opět najít oporu pro nohy. Poskytuje nepřerušovaný pohyb během výstupu a sestupu při zachování naprosté bezpečnosti.

Je oddělitelný pouze použitím nejméně dvou po sobě jdoucích ručních úkonů. Vydrží zatížení 15 kN, je určen pro použití jednou osobou a není určen pro pracovní polohování.

Pohyblivý zachycovač pádu na žebřík s vodící lištou má vlastní tlumič pádu, který pohlcuje pádovou energii a tím už jiný tlumič pádu nemusí být součástí systému.

Zachycovač pádu s vodící lištou na žebřík má:

• vodící lištu
• pohyblivý zachycovač pádu (jezdce)
• kotvící úchyty
• horní a spodní zarážku

Veškeré uvedené části mají odolnost proti korozi. Vodící lišta je často vyrobena z hliníku a dá se různě tvarovat.

Tento systém patří mezi pohyblivé zachycovače pádu včetně pevného zajišťovacího vedení dle EN 353-1. Navržení a montáž záchytného systému musí být i zde provedeno vždy odpovědnou osobou.

Systém se může skládat z jednotlivých segmentů žebříku, které jsou navzájem spojeny a namontovány přímo na konstrukci, např. na budově.

Horní a dolní konce systému jsou vybaveny koncovou zarážkou, které chrání zachycovač pádu proti náhodnému vysunutí z vodicí lišty.

Aby bylo možné odstranit zachycovač pádu z vodicí lišty, je třeba provést dva nezávislé kroky:

• Nejprve odemknout a podržet klikací mechanismus (zatáhnutím za páčku na zadní straně vodicí lišty uvnitř segmentu se zámkem).
• A poté nasměrovat zachycovač pádu skrz zámek tak, že ho odstraníte z vodicí lišty.

Systém vertikálního kotvení vodicí lišty může být současně používán dvěma uživateli.

Zařízení může být také používáno při teplotách až do -30°C.

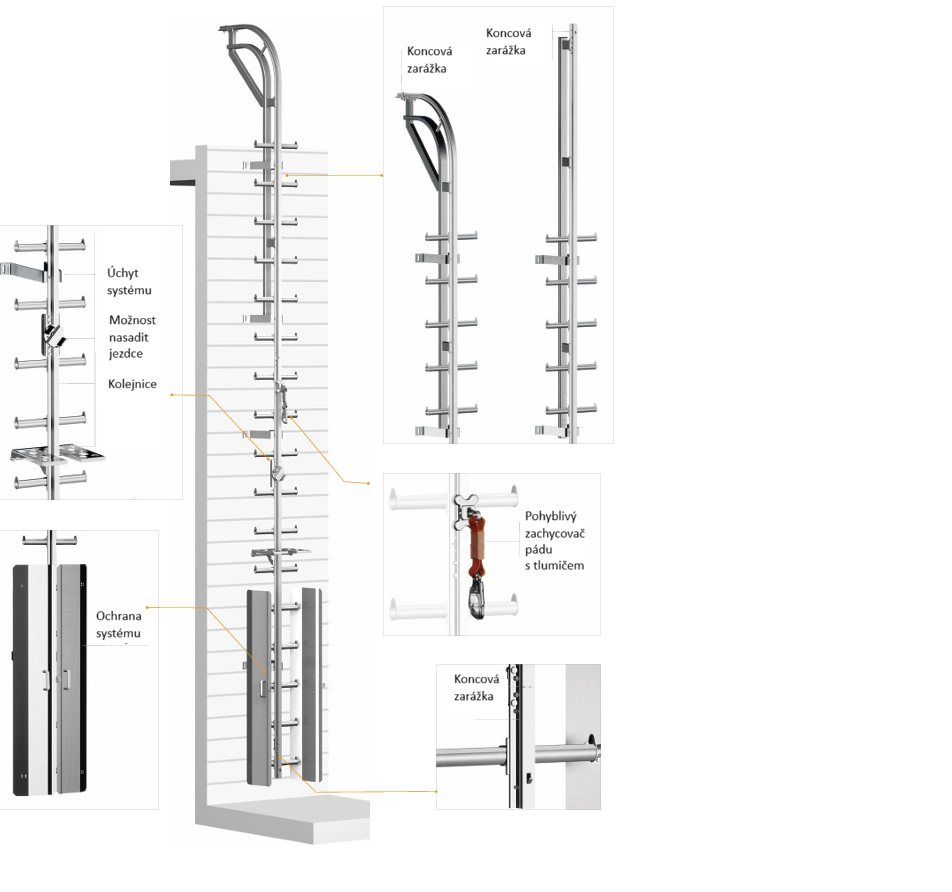

Obrázek: Detail kolejnicového zachycovacího systému.

Pravidelná revize nejméně jednou za 12 měsíců autorizovanou osobou.

Rady a zkušenosti

Záchytné systémy proti pádu jsou tou nejlepší volbou. Jsou ekonomické, velmi bezpečné a jednoduše instalovatelné.

Uživatel nemusí nic řešit, nehledá si kotvící místo, nepřepíná se, jen se pohybuje kolem vodícího lanka nebo lišty, které mu navrhl projektant.

Jsou velmi trvanlivé i proto, že mají ochranu proti korozi.

Potenciální pád je velmi krátký a tím síly, které vznikají při pádu a působí na uživatele jsou malé. Je to dáno jednak tlumičem pádu v systému a jednak tím, že vodící lanko je neustále napnuté (nemluvě o liště), takže pohyblivý zachycovač pádu zachytí pád okamžitě.

Firmu HAK CS jsme založili již v roce 1991 a specializujeme se pouze na bezpečnou práci ve výškách a nad volnou hloubkou. Máme opravdu bohaté zkušenosti a rádi vám nabídneme v tomto případě projektování a montáž záchytných systému proti pádu na žebříky.

Související odborné články a odkazy

Záchytné systémy HAK CS

Co jsou systémy ochrany osob proti pádu?

Jak funguje zachycovač pádu?

BOZP při práci ve výškách

Technické poradenství

Projektová činnost

Školení práce ve výškách

Revize záchytných systémů

Pro bližší informace a správný výběr záchytného systému nás prosím kontaktujte.

FAQ

Co je záchytný systém na žebřík?

Je to trvale instalovaný systém, který chrání pracovníka proti pádu při výstupu nebo sestupu po pevném žebříku.

Jak funguje pohyblivý zachycovač pádu?

Pohybuje se společně s uživatelem. Pokud dojde k pádu, okamžitě se zablokuje a pád bezpečně zachytí.

Jaký je rozdíl mezi lankovým a kolejnicovým systémem?

Lankový systém využívá ocelové lanko, kolejnicový systém pevnou vodicí lištu. Oba splňují požadavky normy EN 353-1, liší se především konstrukcí a vhodností pro různé typy provozu.

Lze systém instalovat na stávající žebřík?

Ano. Ve většině případů lze vertikální záchytný systém doplnit i na již používané pevné žebříky.

Jak často se systém kontroluje?

Kontrolu musí provádět kompetentní osoba podle pokynů výrobce, zpravidla nejméně jednou za 12 měsíců
